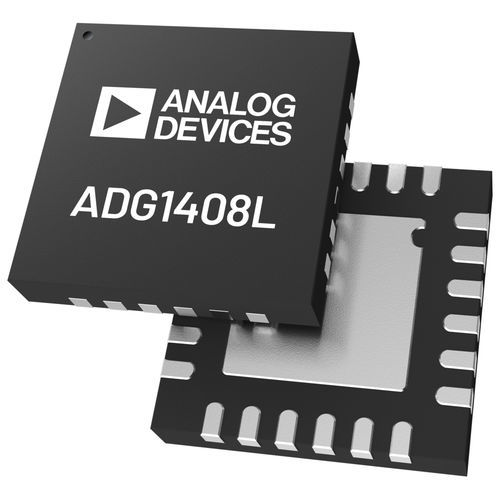

Analoger Multiplexer ADG1408L

für Telekom-AnwendungenMehrkanal

Der ADG1408L ist ein monolithischer iCMOS®-Analogmultiplexer mit acht Kanälen. Der ADG1408L schaltet einen von acht Eingängen auf einen gemeinsamen Ausgang, wie durch die 3-Bit-Binäradressleitungen A0, A1 und A2 bestimmt. Ein EN-Eingang wird zum Aktivieren oder Deaktivieren des Geräts verwendet. Wenn er deaktiviert ist, sind alle Kanäle ausgeschaltet. Im eingeschalteten Zustand leitet jeder Kanal in beiden Richtungen gleich gut und hat einen Eingangssignalbereich, der sich bis zu den Versorgungsleitungen erstreckt. Eine externe Niederspannungsversorgung VL bietet Flexibilität für eine niedrigere Logiksteuerung. Der ADG1408L ist sowohl mit 1,2 V als auch mit 1,8 V JEDEC-standardkonform. PRODUKT-HIGHLIGHTS 4 Ω typischer Einschaltwiderstand bei 25°C und bei ±15 V Dualversorgung. 0.5 Ω typischer Einschaltwiderstand bei 25°C und bei ±15 V Doppelspeisung. VL-Versorgung für Low-Logic-Level-Kompatibilität. JEDEC-Norm-konform für 1,2 V und 1,8 V Logikpegel. Garantierte Abschaltung, wenn digitale Eingänge potentialfrei sind. 24-polig, 4 mm × 4 mm LFCSP. ANWENDUNGEN FPGA- und Mikrocontroller-Systeme Relais-Ersatz Audio- und Video-Routing Automatische Prüfgeräte Datenerfassungssysteme Kommunikationssysteme 4.7 Ω maximaler Durchlasswiderstand bei 25°C und ±15 V Doppelspeisung 0.5 Ω typischer Einschaltwiderstand bei 25°C und ±15 V Doppelspeisung Vollständig spezifiziert bei ±15 V, +12 V und ±5 V VL-Versorgung für Low-Logic-Level-Kompatibilität 1.8 V JEDEC-Norm-konform (JESD8-7A) 1.2 V JEDEC-Norm-konform (JESD8-12A.01) Rail-to-Rail-Betrieb Break-before-make-Schaltverhalten 24-polig, 4 mm × 4 mm LFCSP
