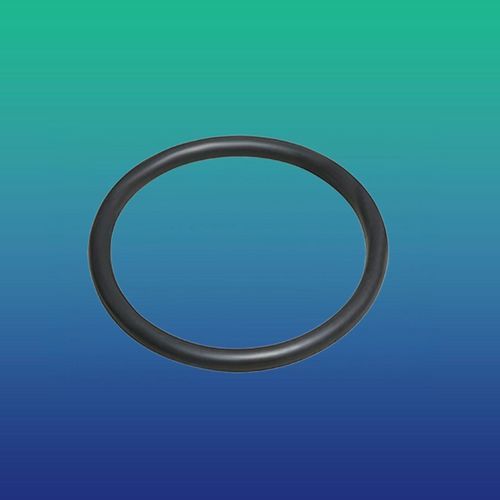

Dichtung für die Lebensmittel- und Getränkeindustrie DIN Union

Produktübersicht
DIN Union bezeichnet Verbindungsteile nach der Norm DIN 11851. DIN-Uniondichtungen sind speziell für diese Verbindungen ausgelegt und werden häufig an Pumpen, Verarbeitungsanlagen und Maschinen eingesetzt, die der DIN 11851 entsprechen. Die DIN-Union verfügt über einen konischen Schweißliner, der leicht innen in das männliche Bauteil über der Dichtung sitzt und so beim Anziehen die korrekte Ausrichtung sicherstellt.

Anwendungen

• Brauereien
• Weinkellereien
• Molkereien
• Biotechnik
• Lebensmittel- & Getränkeverarbeitende Anlagen und Pumpen

Zertifizierungen

• FDA 21 CFR 177.2600
• USP Class VI
• NSF 51 (für Silicone)
• ADI Free
• TSE/BSE Free
• Melaminfrei
• USFDA DMF # 32561

DIN-UNION-DICHTUNGEN - Größen
DN10 | D2 12 mm | D1 20 mm | Höhe 4,5 mm | Radius 2,3 mm
DN15 | D2 18 mm | D1 26 mm | Höhe 4,5 mm | Radius 2,3 mm
DN20 | D2 23 mm | D1 33 mm | Höhe 4,5 mm | Radius 2,8 mm
DN25 | D2 30 mm | D1 40 mm | Höhe 5 mm | Radius 2,8 mm
DN32 | D2 36 mm | D1 46 mm | Höhe 5 mm | Radius 2,8 mm
DN40 | D2 42 mm | D1 52 mm | Höhe 5 mm | Radius 2,8 mm
DN50 | D2 54 mm | D1 64 mm | Höhe 5 mm | Radius 2,8 mm
DN65 | D2 71 mm | D1 81 mm | Höhe 5 mm | Radius 2,8 mm
DN80 | D2 85 mm | D1 95 mm | Höhe 5 mm | Radius 2,8 mm
DN100 | D2 104 mm | D1 114 mm | Höhe 6 mm | Radius 2,8 mm
DN125 | D2 130 mm | D1 142 mm | Höhe 7 mm | Radius 3,5 mm
DN150 | D2 155 mm | D1 167 mm | Höhe 7 mm | Radius 3,5 mm

Physikalische Eigenschaften
Material | Shore A Härtebereich | Zugfestigkeit (PSI) | Dehnung (%) | Reißfestigkeit | Druckverformung (%) | Niedrigsttemperatur (°C) | Höchsttemperatur (°C)
EPDM | 40–90 | 500–2.500 | 100–700 | Befriedigend bis Gut | Schlecht bis Ausgezeichnet | -60 | 260
FKM | 60–90 | 500–2.000 | 150–350 | 15 | 5–40 | -25 | 400
CR | 40–90 | 500–3.000 | 100–800 | Gut bis Ausgezeichnet | Schlecht bis Gut | -45 | 260
NBR | 40–90 | 200–3.500 | 200–650 | 10 | 15–35 | -40 | 250
FFKM | 60–70 | 1.450–2.900 | 125–250 | — | 15–40 | -67 | 626
Silicone | 10–90 | 200–1.500 | 200–700 | 15 | 15–25 | -100 | 626

Technische Merkmale / Spezifikationen

• Produktname: DIN Union Gaskets
• Hersteller / Marke: Ami Polymer Pvt. Ltd.
• Ausgelegt für: DIN-Bauteile gemäß DIN 11851
• Konstruktionshinweis: Konischer Schweißliner sitzt leicht innen in der männlichen Komponente, um die Ausrichtung beim Anziehen zu gewährleisten
• Verfügbare Materialien: Silicone, EPDM, CR (Chloropren), NBR (Nitril), FKM (Viton), FFKM
• Metall-detektierebare Dichtung optional verfügbar zur Vermeidung von Kontaminationen in Lebensmittel-, Getränke- und Pharmaindustrien
• Zertifizierungen / Zulassungen: FDA 21 CFR 177.2600; USP Class VI; NSF 51 (für Silicone); ADI Free; TSE/BSE Free; Melaminfrei; USFDA DMF # 32561
• Anwendungen: Brauereien, Weinkellereien, Molkereien, Biotech, Lebensmittel- und Getränkeanlagen und Pumpen
• Verfügbare DIN-Größen: DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
• Physikalische Eigenschaftsbereiche pro Material (Härte, Zugfestigkeit, Dehnung, Reißfestigkeit, Druckverformung, Temperaturen)
