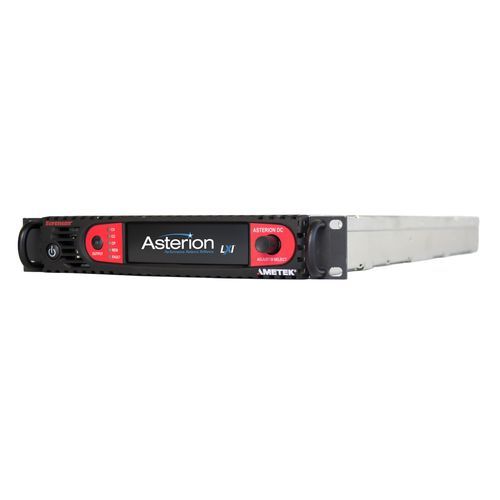

1U-Stromversorgung ASH series

DCgesteuertKonstantstrom

Übersicht
Die Sorensen Asterion DC Half-Rack Series von AMETEK Programmable Power bietet die Funktionalität und Präzision der Asterion‑Plattform in einem kompakten 1U Half‑Rack‑Gehäuse. Als kosteneffektiver Einstieg in die Asterion‑Familie liefert die Half‑Rack Series 1,7 kW programmierbare DC‑Leistung bei fortschrittlicher Steuerung, Konnektivität und Zuverlässigkeit für moderne Prüfumsysteme. Vorbestellbar.

Wesentliche Merkmale

• Hohe Leistungsdichte: 1,7 kW DC in einem 1U Half‑Rack‑Gehäuse
• Erhältlich in Fixed‑Range‑ und Autoranging‑Ausführungen
• Intuitives Front‑Panel mit Touchscreen und Drehgeber
• Betriebsarten: Konstantspannung (CV), Konstantstrom (CC), Konstantleistung (CP)
• Volle Fernsteuerung über die grafische Benutzeroberfläche DC Virtual Panels™
• Mehrsprachiges Display für weltweiten Einsatz
• Parallelschaltung möglich zur Leistungssteigerung
• Optionale galvanisch getrennte analoge Programmierung und Überwachung

Steuerung & Konnektivität

• Bedienung über Front‑Panel Touchscreen und Drehgeber
• Ethernet (LXI‑konform)
• USB
• RS‑232
• Optional: GPIB oder EtherCAT

Modelle / Elektrische Bereiche

• Serienname: Asterion DC Half-Rack Series
• Verfügbare Spannungen: 40 V, 60 V, 80 V, 100 V, 150 V, 200 V, 300 V, 400 V, 600 V
• Leistung: 1,7 kW
• Formfaktor: 1U Half‑Rack‑Gehäuse
• Ausgangskonfigurationen: Fixed Range und Autoranging

Erweiterte Funktionen

• Dynamischer Rate‑Change‑Algorithmus für präzise Feinabstimmungen und schnelle Übergänge über den gesamten Bereich
• Touchscreen‑Menüstruktur: Dashboard‑Monitoring, Ausgangsprogrammierung, Messungen, Rampenfunktionen, Konfigurationseinstellungen, Systemstatus
• Die DC Virtual Panels GUI ermöglicht den Fernzugriff auf alle Front‑Panel‑Funktionen (Programmierung, Überwachung, Sequenzierung, Konfiguration)

Anwendungen

• Automatisierte Testsysteme (ATE)
• Produktvalidierung und Konformitätstests
• Prüfung von Batterien und Leistungskomponenten
• Automotive‑Elektronik
• Telekommunikation und Handels‑Elektronik
• F&E‑Labore
• Rack‑montierte Prüfsysteme

Technische Daten

• Serienname: Asterion DC Half-Rack Series
• Leistungsangabe: 1,7 kW
• Ausgangsspannungen: 40 V, 60 V, 80 V, 100 V, 150 V, 200 V, 300 V, 400 V, 600 V
• Formfaktor: 1U Half‑Rack‑Gehäuse
• Ausgangskonfigurationen: Fixed Range und Autoranging
• Betriebsarten: CV, CC, CP
• Front‑Panel: Touchscreen mit Drehgeber
• Fernsteuerung: DC Virtual Panels GUI, Ethernet (LXI), USB, RS‑232; optional GPIB oder EtherCAT
• Parallelfähigkeit: unterstützt für leistungsstärkere Systeme
• Optional: galvanisch getrennte analoge Programmierung und Überwachung
