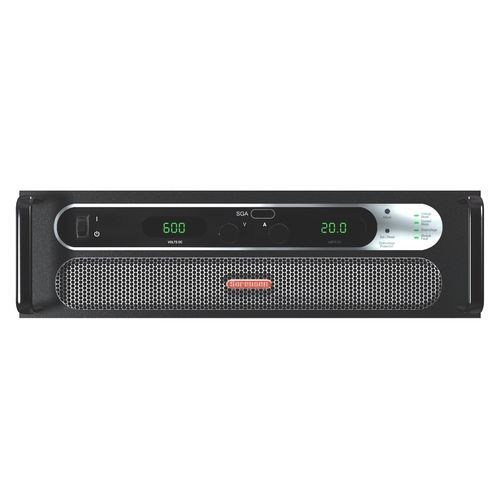

Tischnetzteil SGA

DCfür elektronische GeräteHochleistung

Übersicht
Die Sorensen SGA Series modulare, programmierbare Gleichstromversorgung liefert skalierbare DC-Leistung von Einzelchassis (4–30 kW) bis zu Mehrfachchassis-Systemen bis 1,9 MW. Die Architektur verwendet 5-kW-Leistungsbaugruppen als Bausteine für flexible Spannungs-/Stromkonfigurationen und verfügt über eine Front-Luftansaugung, die hohe Rack-Dichte und stapelbare Installation ermöglicht.

Wesentliche Spezifikationen (laut Produktübersichtstabelle)

• Modell: SGA Series
• Spannungsbereich: 10 V bis 1000 V
• Strombereich: 5 A bis 2400 A
• Leistung pro Chassis: 4 kW bis 30 kW
• Leistungsmodulgröße: 5 kW pro Modul
• Module pro Chassis: 1 bis 6 (je nach Spannung)
• Parallelfähigkeit: Bis zu 1,9 MW Gesamtleistung, bis zu 32.500 A
• Hohe Leistungsdichte: bis zu 15 kW bis 20 VDC in einem 3U-Gehäuse
• Kühlung/Gehäuse: Front-Luftansaugung für gestapelte Installation
• Steuer-/Fernsteuerungsoptionen: Analog, IEEE-488.2 + RS-232, Ethernet/RS-232, isolierte analoge Steuerung, kombinierte Optionspakete

Anwendungen

• Burn-in
• Konformitätstests
• Materialforschung
• Prozesssteuerung
• Produktvalidierung
• Automotive-Elektronik
• Rackmount-ATE-Systeme
• Batterieladung

Produkteigenschaften und Konstruktionsdetails
Die SGA Series basiert auf einer modularen 5-kW-Leistungsbaugruppe, die ein- bis sechsmal pro Chassis installiert werden kann, um je nach Spannungswahl 4–30 kW pro Chassis bereitzustellen. Chassis können parallel geschaltet werden, um die Systemleistung auf bis zu 1,9 MW zu skalieren, dabei wird der Gesamtstrom wie ein einzelnes Netzteil bereitgestellt. Front-Luftansaugung und kompakte 3U/6U-Gehäuse erhöhen die Rack-Dichte und erlauben gestapelte Installationen ohne seitlichen Freiraum.

Handbücher, Datenblätter und Software (verfügbare Ressourcen)
Verfügbare Dokumentation und Software umfassen: SGA Bedienungsanleitung, japanische Betriebsanleitung, Programmierleitfäden für Ethernet/IEEE/RS-232, SG Series Datenblatt, SGA vs SGX Infografik, LabVIEW-Treiber, Firmware-Pakete, virtuelle Bedienfelder, Flash Wizard-Dienstprogramme, GUI-Pakete und IVI-COM-Wrapper.

Optionen und Zubehör (Zusammenfassung)
Steuerungsoptionen:

• A = Analog

Eingangsspannungsoptionen:

• C = Eingang 187 / 242 VAC
• D = Eingang 342 / 440 VAC
• E = Eingang 396 / 528 VAC

Fernsteuerungs- und Kombinationsoptionen:

• 0A = Keine Optionen
• 1A = IEEE-488.2 + RS-232C
• 1C = Ethernet / RS-232
• 1D = Isolierte analoge Steuerung
• 1E = Wellenverriegelungen
• 2A = 1A + 1D
• 2G = 1A + 1E
• 2H = 1C + 1E
• 2J = 1D + 1E
• 3C = 1A + 1D + 1E
• 3G = 1C + 1D + 1E

Prozess- und Kalibrierungsoptionen:

• AA = Keine Optionen
• AB = Kalibrierungszertifikat gemäß ANSI / NCSL Z540-1 (inkl. Testdaten)

Modifikationen und Zubehör (Beispiele):

• AJ = Frontplatten-Staubfilter - werkseitig installiert (nur 3U)
• CV = 400 Hz AC-Eingang @ 208 VAC (nur 6U; STD auf 3U)
• PF = Passive Leistungsfaktorkorrektur auf 0,9 (für ausgewählte Spannungsbereiche)
• 890-453-03 = Parallelkabel (für bis zu 5 Einheiten)
• K550212-01 = 3U Rack-Schienen (5/10/15 kW Modelle)
• K550213-01 = 6U Rack-Schienen (20/25/30 kW Modelle)
• K550532-01 = Frontplatten-Staubfilter-Kit (Feldinstallation, 3U)
• 9550589-01 = AC-Eingangsabdeckung (3U)

Hinweise

• Die modulare 5-kW-Architektur ermöglicht flexible Chassis-Konfigurationen und hohe Gesamtleistung durch Parallelschaltung.
• Front-Luftansaugung und kompaktes Gehäuse ermöglichen hohe Rack-Dichte und stapelbare Installation.

Technische Daten

• Modellname: SGA Series
• Spannungsbereich: 10 V bis 1000 V
• Strombereich: 5 A bis 2400 A
• Leistung pro Chassis: 4 kW bis 30 kW
• Leistungsmodulgröße: 5 kW pro Modul
• Module pro Chassis: 1 bis 6 (je nach Spannung)
• Parallelfähigkeit: Bis zu 1,9 MW Gesamtleistung, bis zu 32.500 A
• Hohe Leistungsdichte: bis zu 15 kW bis 20 VDC in 3U
• Kühlung/Gehäuse: Front-Luftansaugung, ermöglicht gestapelte Einheiten ohne erforderlichen Abstand
• Steuer-/Fernsteuerungsoptionen: Analog, IEEE-488.2 + RS-232C, Ethernet/RS-232, isolierte analoge Steuerung, kombinierte Optionen
• Prozess- & Kalibrierungsoption: Kalibrierungszertifikat gemäß ANSI / NCSL Z540-1 (AB)
