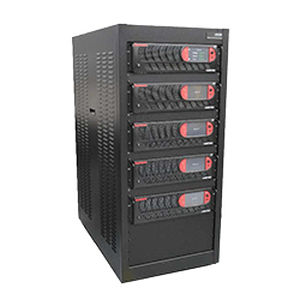

Rack-Stromversorgung HPX

DCfür Industrieanwendungenfür die Automation

Übersicht
Die HPX Series ist ein hochleistungsfähiges DC-Netzteil für Märkte und Anwendungen mit anspruchsvollen Prüfspezifikationen. Es liefert flexible, rauscharme Leistung in einem fahrbaren Rack-Gehäuse. Die HPX Series bietet schnelle, präzise Programmierbarkeit und hochwertige Funktionen bei kompakter Bauweise.

Wesentliche Zusammenfassung
Modell: HPX Series
Spannung: 10V - 1000V
Strom: 45A - 6000A
Leistung: 36kW - 240kW
Übersicht: Erweiterbares, programmierbares DC-System hoher Leistung

Hauptmerkmale

• Hochleistung, konfigurierbar, um heutige und künftige Testanforderungen zu erfüllen
• Kosteneffiziente Systemleistung mit Präzision vergleichbar zu kundenspezifischen Lösungen
• Entwickelt für vielfältige Märkte und anspruchsvolle Prüfspezifikationen

Vorteile der modularen Architektur

• Das System bleibt betriebsfähig, wenn ein Leistungsbaustein ausfällt
• Modularität ermöglicht effizientere Wartung und Ersatzteilstrategie auf Bausteinebene
• Intelligente Steuerungen ermöglichen komplexe Sequenzierung und Konstantleistungsmodus (unabhängige Maximalwerte für Spannung, Strom und Leistung) mit Speichern/Wiederabrufen von Einstellungen
• Flexible Steuerung: Frontpanel-Manuellsteuerung, isolierter Analog-Eingang, RS232, Ethernet (LXI) und optionale IEEE-488-Schnittstelle

Erweiterte Funktionen

• Hohe DC-Leistungsdichte: bis zu 150 kW in einem Single-Bay-Rack; bis zu 240 kW in einem Dual-Bay-Rack
• Schnelle transiente Lastreaktion zur Begrenzung unerwünschter Spannungsüberschwinger
• Schnelle Slew-Rate mit außergewöhnlichen Anstiegs-/Abfallzeiten für geschwindigkeitskritische Anwendungen
• Niedrige Restwelligkeit geeignet für empfindliche Anwendungen
• Niedrige Geräuschentwicklung durch temperaturgeregelte, drehzahlvariable Lüfter
• Hohe Genauigkeit: integrierte Spannungs-/Strommessungen ohne externe DMMs
• Modulare Architektur vereinfacht Ersatzteilhaltung und Wartung

Betriebs- und Schutzfunktionen

• Automatischer CV/CC-Übergang mit Schutz gegen gefährliche Fehler
• Remote Shutdown (S/D) Verriegelung für externe Abschaltung der Ausgabe in gefährlichen Situationen
• Externe analoge Programmieroptionen für erweiterten Steuerkomfort
• Remote Sense zur Kompensation von Leitungsverlusten
• FET-basierte Hochfrequenz-Schalttechnik für Genauigkeit, überlegene transiente Reaktion und geringes Rauschen bei kompakter Bauweise

Märkte und Anwendungen
Telekommunikation und IT — Laserdiode Validierung und Tests
Industrielle Automatisierung und Prozesssteuerung — PV-Wechselrichter, Brennstoffzelle und F&E zu erneuerbaren Energien
Magneten, RF-Verstärker und Strahlsteuerung — Luft- und Raumfahrt- sowie Satellitentests
Heizer-Versorgungen — Wasseraufbereitung und -reinigung
Batterie-, Ultrakondensator- und Energiespeichertests — Halbleiterfertigung
Materialforschung — Gas-, Chemie-, Öl- und Versorgungsanlagen
Galvanisieren, Sputtern und Beschichten — EOL-Test, Qualitätskontrolle und Inspektion
Validierung elektrischer Komponenten — ATE für Verteidigung, Militär und Luftfahrt
Burn-in und unbeaufsichtigte Tests — Konformitätstests
Automobilkomponenten-, ECU- und HIL-Tests — Verschiedene automotive Testanwendungen

Modelle / Optionen (Zusammenfassung)
Eingangsspannungsoptionen:
C (Optional): 208/230 V (187–253 Vac)
D (Optional): 380/400 V (342–440 Vac)
E (Standard): 440/480 V (396–528 Vac)

Fernsteuerungs- & Panel-Optionen:
1C: Keine zusätzlichen Optionen (Ethernet und RS232C standardmäßig)
2F: IEEE-488.2
2G: Isolierte analoge Steuerung
2H: AC-Eingangsunterbrecher mit EPO-Panel < 125 A/Phase
2I: AC-Eingangsunterbrecher mit EPO-Panel < 250 A/Phase
2J: AC-Eingangsunterbrecher mit EPO-Panel < 400 A/Phase
2K: AC-Eingangsunterbrecher mit EPO-Panel < 600 A/Phase
3C: Isolierte analoge Steuerung + AC-Eingangsunterbrecher mit EPO-Panel
3E: IEEE-488.2 + isolierte analoge Steuerung
3F: IEEE-488.2 + AC-Eingangsunterbrecher mit EPO-Panel
4A: IEEE-488.2 + isolierte analoge Steuerung + AC-Eingangsunterbrecher mit EPO-Panel

Agenturzertifizierungen (Beispiele)
00: Keine
UL: UL/CSA NRTL Zertifizierung
CE: CE Zertifizierung

Spezifikationen / Technische Daten

• Serie: HPX Series
• Ausgangsspannungsbereich: 10 V bis 1000 V
• Ausgangsstrombereich: 45 A bis 6000 A
• Leistungsbereich: 36 kW bis 240 kW
• Leistungsdichte: bis zu 150 kW (Single Bay), bis zu 240 kW (Dual Bay)
• Steuerinterfaces: Frontpanel, isolierter Analog-Eingang, RS232 (Standard), Ethernet (LXI) (Standard), optional IEEE-488
• Modi: Automatischer Konstantspannung/Konstantstrom-Umschaltbetrieb; Konstantleistungsmodus
• Schutz: Remote Shutdown (S/D) Verriegelung, Schutz bei gefährlichen Fehlern
• Transiente Leistung: schnelle Lasttransientenantwort und hohe Slew-Rate
• Rauschen & Kühlung: niedrige Welligkeit, niedrige Geräuschentwicklung mit temperaturgeregelten, drehzahlvariablen Lüftern
• Messgenauigkeit: integrierte Spannungs-/Strommessung ohne externes DMM
• Aufbau: modulare, FET-basierte Hochfrequenz-Schaltwandlertechnik; Rack-Gehäuse mit Rollen
