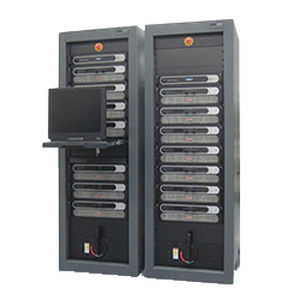

Simulator für Überlastschalter

Solarmaßgefertigt2-Kanal

Produkt
Produkt: Solar-Array-Simulator (SAS)
Beschreibung: Photovoltaische Emulation

Übersicht
Ein Solar-Array eines Raumfahrzeugs ist starken Temperaturschwankungen, variierender Sonneneinstrahlung, mechanischen Veränderungen und Alterung ausgesetzt, die sowohl die kurz- als auch langfristige Leistung erheblich beeinflussen. Um die Leistungsumgebung eines Raumfahrzeugs am Boden zu prüfen, reproduziert ein Solar-Array-Simulator alle möglichen Array-Ausgänge basierend auf einer Vielzahl von Eingangsbedingungen, einschließlich orbitaler Rotation, Spin, Achsausrichtung, Eclipse-Ereignissen sowie Anfangs- und End-of-Life-Betrieb. Der SAS bietet programmierbare Steuerung aller Parameter, die die I/V-Ausgangskurve der Solarzellen formen, wodurch eine genaue Simulation von Solarmodulen unter verschiedenen Raumbedingungen und eine umfassende Verifikation der Bordstromversorgung und zugehöriger Elektronik möglich wird.

Jeder Solar-Array-Simulator ist ein voll integriertes, schlüsselfertiges System mit einer Windows-Grafikoberfläche und Hardware-Steuerungssoftware. Er kann ferngesteuert und als einzelnes Gerät angesprochen werden, wenn er über Standard-Ethernet oder optionale GPIB-Schnittstellen mit SCPI-Befehlen in das Prüfsystem des Kunden integriert ist. Diskrete Hardware-Schutzsysteme sind Standard, einschließlich Untersystemen, die die Leistung am Ausgang des SAS in unter 10 Mikrosekunden abschalten können. Jede SAS-String verfügt über einen elektronischen Leistungsschutzschalter und Relaistrennung, sodass Fehler lokalisiert und Störungen minimiert werden. SAS-Systeme wurden geliefert, die von Desktop-2-Kanal-F&E-Einheiten bis zu Systemen reichen, die zwei 64-Kanal-SAS-Systeme gleichzeitig steuern können. Systeme können mit einem standardisierten Baukastenansatz an spezielle Anforderungen angepasst werden.

Funktionen und Vorteile

• Spin-Modus zur Simulation eines rotierenden Satelliten.
• Erweiterter Eclipse-Modus zur Programmierung von Tiefschlagsereignissen mit vollständiger Kontrolle über V–I-Kurvenparameter und Verweilzeiten.
• Kompatibel mit sequentiellen Shunt-Reglern und Maximum Power Point Trackern.
• Mehrere redundante OVP/OIP-Schichten und Bus-Überspannungsschutz.
• Hardware-Abschaltsystem und diskrete Schutzfunktionen, die eine Leistungsentfernung <10 Mikrosekunden ermöglichen.
• Vollständige Kontrolle des I/V-Verhaltens durch Fast Profiling Current Source (FPCS) Technologie.
• Nonparametric-Modus zur Programmierung anwendungsspezifischer I/V-Kurven.
• FPCS-Module können in Serie oder parallel konfiguriert werden, um größere Array-Segmente zu simulieren; mehrere Master-SAS-Systeme können verbunden werden, um sehr große SAS-Systeme zu erstellen.
• Kundenspezifische Ausgangssteckverbinder.

Technische Daten

• FPCS (Fast Profiling Current Source) bietet programmierbare Steuerung aller vier Parameter, die erforderlich sind, um die charakteristische I/V-Dioden-Ausgangskurve für jeden Kanal unabhängig zu steuern.
• Nonparametric-Modus verfügbar für kundenspezifische I/V-Kurvenprogrammierung.
• Jeder FPCS-Kanal liefert 450 W oder 500 W Leistung.
• Zwei Kanäle in einem einzelnen 5-1/4" Chassis untergebracht (Zwei-Kanal-pro-Chassis Formfaktor).
• Jedes FPCS-Modul kann eine oder zwei Array-Strings simulieren; Module können in Serie oder parallel verbunden werden, um größere Segmente zu simulieren.
• Leerlaufspannung und Kurzschlussstrom sind skalierbar, um Kundenanforderungen zu erfüllen.
• Fernsteuerung über Standard-Ethernet; optionale GPIB-Schnittstelle verfügbar; Steuerung über SCPI-Befehle.
• Diskrete Hardware-Schutzmaßnahmen: elektronischer Leistungsschutzschalter und Relais-Trennung pro String; Untersysteme, die in der Lage sind, die Ausgangsleistung in unter 10 Mikrosekunden zu entfernen.
• Systeme reichen von Desktop-2-Kanal-F&E-Einheiten bis zu großen Multi-Channel-Systemkonfigurationen (Beispiele umfassen Systeme, die zwei 64-Kanal-SAS-Setups steuern).
• Entwickelt für den Betrieb am Knie der I/V-Kurve; die schnelle Profilierungs-Stromquelle ermöglicht eine präzise, realitätsnahe Simulation der Solar-Array-Leistung.
