Optischer Imaging-Analyse-System TroublePad

2D

Produktübersicht

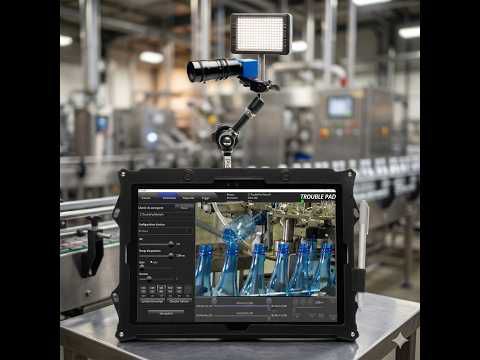

TroublePad ist ein ultraportables Hochgeschwindigkeits-Kamerasystem, das entwickelt wurde, um flüchtige oder zufällige Ereignisse an Produktionslinien und hochfrequenten Industriemaschinen zu erfassen, zu diagnostizieren und zu analysieren. Das autonome System integriert Hochgeschwindigkeitskamera, integrierte Beleuchtung und Analyse-Software auf einem Touch-Tablet und ermöglicht sofortige Vor-Ort-Untersuchungen sowie eine Inbetriebnahme in wenigen Minuten.

Hauptfunktionen

• Sofortige Installation und schnelle Inbetriebnahme
• Autonomes System mit integrierter Beleuchtung
• Ultraportables Format im Transportkoffer
• Einfache Bedienung und intuitive Benutzeroberfläche (Touch-Tablet mit Software)
• Ideal für industrielle Instandhaltung und Prozessanalyse

Wesentliche Vorteile

• Wiedergabe in Zeitlupe zur Identifikation der Fehlerursache
• Nur Schlüsselmomente speichern für effiziente Analyse
• Schnelle Auswahl und Wiedergabe relevanter Momente
• Reduzierung der Zeit für die Sichtung irrelevanter Sequenzen

Aufnahme und Ereigniserfassung

• Kontinuierliche Prozessüberwachung (Loop-Aufnahme)
• Speicherung von Schlüsselmomenten und Ereignisclips
• Aufnahme und Analyse innerhalb weniger Minuten nach Aufbau
• Möglichkeit, Sekunden vor und nach erkannten Ereignissen zu sichern (Pre/Post-Frames)

Bedienkomfort und Analyse

• Schnelle Auswahl und Wiedergabe erfasster Ereignisse
• AVI-Videoexport für weitergehende Analysen
• Markierung und Annotation von Schlüsselbildern während der Überprüfung
• Vereinfachte Benutzeroberfläche mit schnellem Zugriff auf wesentliche Funktionen

Sensorsteuerung (optional)
Optional kann TroublePad über Signale der Anlagen-Sensorik gesteuert werden, um Aufnahmen zu starten/stoppen, Schlüsselbilder zu markieren und Pre/Post-Frames zur Korrelation mit Maschinenereignissen zu sichern.

Downloads
Das TroublePad-Datenblatt ist als PDF verfügbar für weitergehende technische und konfigurationsbezogene Details.

Technische Daten

• Produktname: TroublePad
• Typ: Ultraportables Hochgeschwindigkeits-Kamerasystem
• Enthält: Hochgeschwindigkeitskamera, integrierte Beleuchtung, Touch-Tablet mit Analyse-Software
• Gehäuseform: Transportkoffer für Mobilität
• Betrieb: Autonom, sofortige Installation und schnelle Inbetriebnahme
• Aufnahmemodi: Loop-Aufnahme mit Speicherung von Schlüsselmomenten und Ereignisclips
• Triggerung: Manuell über Tablet und optionale sensorbasierte Auslöser (Pre/Post-Erfassung)
• Analyse: Zeitlupenwiedergabe, Markierung von Schlüsselbildern, AVI-Export
• Anwendungsfälle: Prozessanalyse, industrielle Instandhaltung, Erfassung flüchtiger/zufälliger Ereignisse an Produktionslinien
• Auflösungen und Geschwindigkeiten: 1280x1024 @225 fps; 800x600 @570 fps; 640x480 @850 fps; 500x300 @1500 fps; 320x240 @2500 fps
• Tablet: 12" Touch-Tablet integriert
• Prozessor: Intel-Core-Klasse Konfiguration mit 8 GB RAM
• Speicher: SSD 256 GB (Optionen 512 GB und 1 TB)
• Beleuchtung: Schwenkbarer Block mit 204 LEDs
• Optik: Zoom Macro 8–48 mm; optionales Weitwinkel-Varifokal 4.0–12.0 mm
• Montage: Verstellbarer Reibungsarm, Magnetfuß, Stativ und Befestigungszubehör
• Konnektivität und Trigger-Zubehör: Triggergerät ±24V, USB3-Hub, langes Hybridkabel, optionaler drahtloser Auslöser
• Format: Autonomes System im Transportkoffer für schnellen Einsatz
