Inspektions-Visionssystem OPTICAIS

IndustrieInlinemit Kamera

Überblick
OPTICAIS ist ein System der industriellen Bildverarbeitung zur Prüfung fester und variabler Inhalte auf Etiketten, Gläsern, optischen Fassungen und bedruckten Substraten. Die Lösung unterstützt gängige industrielle Markierverfahren und lässt sich inline integrieren, um Druck- und Markierfehler in Echtzeit zu erkennen.

System
OPTICAIS bietet wahlweise eine kompakte Matrixkamera oder eine hochgeschwindigkeits-Linearkamera in Kombination mit leistungsfähiger Inspektionssoftware. Das System bindet sich in Produktionsanlagen ein für synchronisierte Erfassung, Markierungsprüfung und Steuerung von Auswerfeinheiten.

Besondere Merkmale von OPTICAIS

• Präzise Erkennung kleiner Fehler auf Etiketten und optischen Materialien.
• Umfassende industrielle Konnektivität: SPS/PLCs, Markiergeräte und Auswerfer.
• Hohe Durchsatzleistung: bis zu 500 Produkte pro Minute im Diskretmodus.
• Modulare Anpassung: konfigurierbare Transport- und Auswerfesysteme für unterschiedliche Linienanforderungen.

Technische Merkmale

• Fortschrittliche OCR-Lesung: Mehrfeld-Inspektion für Chargencodes, Ablaufdaten und variable Daten.
• Unterstützung für 1D- und 2D-Codes: Data Matrix, EAN13 und Standard-Symbologien; Grading möglich.
• Verstellbare Sichtfelder: Matrixkamera 50 × 28 mm bis 100 × 56 mm; Linearkamera für Bahn-/Rolleninspektion bis 900 mm Breite.
• Minimale OCR-Höhe: bis zu 0,08 mm abhängig von Optik und Auflösung (Matrix); in hochdynamischen Linearkonfigurationen typischerweise um 1 mm.

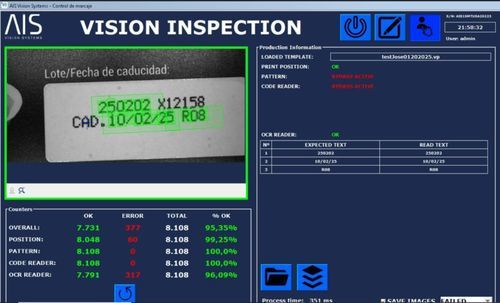

• Intuitive Software: Bildnachbearbeitung, Berichtserstellung und Produktionsstatistiken.

Hauptanwendungen

• Inspektion von Gläsern und Fassungen für gedruckte oder gravierte Daten.
• Prüfung von Etiketten, Kartons und industriellen Markierungen.
• Qualitätskontrolle und Rückverfolgbarkeit in automatisierten Produktions- und Bahnverarbeitungsanlagen.

Technische Spezifikationen

• Systemtyp: industrielle Bildverarbeitung mit Matrix- und/oder Linearkameraoptionen.
• Hauptfunktion: fortschrittliche OCR-Lesung für feste und variable Inhalte.
• Kameraoptionen: kompakte Matrixkamera; hochgeschwindigkeits-Linearkamera für Bahn.
• OCR-Fähigkeit: Mehrfeld-Inspektion; minimale OCR-Höhe abhängig von Konfiguration (0,08 mm–1 mm).
• Sichtfelder: 50 × 28 mm bis 100 × 56 mm (Matrix); bis 900 mm Bahnbreite (Linear).
• Code-Kompatibilität: 1D/2D einschließlich Data Matrix, EAN13; Grading verfügbar.
• Durchsatz: bis zu 500 Produkte/min (Diskretmodus).
• Konnektivität: native Schnittstellen für SPS/PLCs, Markiergeräte und Auswurfmechanismen.
• Anpassbarkeit: Transport- und Auswurfsysteme anpassbar an Produktionsanforderungen.
• Benutzeroberfläche: intuitive Software mit Bildnachbearbeitung, Berichten und Produktionsstatistiken.
