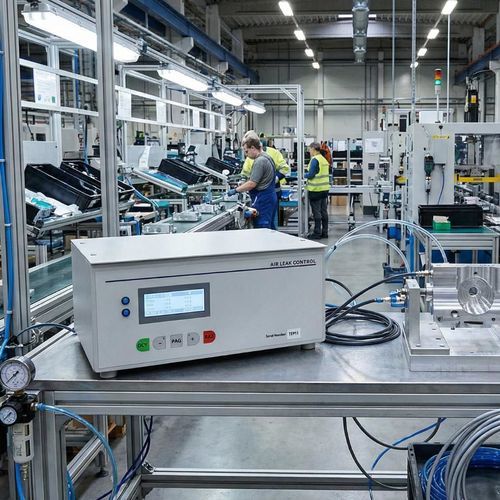

Vakuum-Dichtheitsprüfgerät TFP11

Druckpneumatischelektropneumatisch

Der TFP11 ist ein Gerät zur Druckmessung und Leckerkennung, entwickelt, um die höchsten Anforderungen der industriellen Qualitätskontrolle zu erfüllen; es bietet Messgenauigkeit, optimierte Integration und einfache Bedienung.

Integration und Anwendungsbereiche

• Direkte Integration in automatisierte Produktionslinien.
• Auf speziellen Prüfständen.
• In Metrologie- und F&E-Laboren.

Hauptfunktionen (Kurzfassung)

• Kompaktes Format und klares Design für flexible Integration.
• Übersichtliche und intuitive Benutzeroberfläche für schnelle Inbetriebnahme.
• Präzises Navigationsmenü und automatische Konfigurationsfunktion zur Anpassung an neue Teilenummern.

Eigenschaften / Technische Daten

• Anzeige: 4-zeiliges LCD, 20 Zeichen pro Zeile.
• Zyklusanzeige: Blaues Kontrolllämpchen (Zyklus läuft).
• Ergebnisanzeige: Zweifarbige LEDs (Rot: Ausschuss, Grün: OK).
• Speicher: 4 speicherbare Prüfprogramme.
• Druck- und Leckskalen:
  • Vakuum — Leckskala (max.): 1 000 kPa — Leckauflösung: 0.004 kPa — Leckunsicherheit: +/-2.5% + 1 Digit.
  • 0–500 mbar — Leckskala (max.): 1 000 Pa — Leckauflösung: 1 Pa — Unsicherheit: Gleich.
  • 0–5 bar — Leckskala (max.): 2 000 kPa — Leckauflösung: 0.010 kPa — Unsicherheit: Gleich.
  • 0–10 bar — Leckskala (max.): 5 000 Pa — Leckauflösung: 0.010 kPa — Unsicherheit: Gleich.
• Betriebstemperatur: +5 bis +60 °C.
• Lagertemperatur: -15 bis +75 °C.
• Luftfeuchte: Max. 20% (ohne Kondensation).
• Stromversorgung erforderlich: +24 VDC (mind. 1,5 A).
• Lieferumfang: Netzadapter im Lieferumfang enthalten.
• Abmessungen (H x B x T): 120 x 300 x 200 mm.
• Gewicht: Ca. 7 kg.
• Konnektivität und Schnittstellen: Integrierte Relaiskarte zur Ansteuerung/Verbindung mit SPS oder HMI; RS232-Anschluss für Kommunikation und Rückverfolgbarkeit; konfigurierbarer 24-V-Ausgang zur Ansteuerung externer Ventile oder pneumatischer Geräte.

Empfohlene Wartung und optionale Zubehörteile

• Jährliche Überprüfung und Wartung der pneumatischen Komponenten; jährliche Kalibrierung erforderlich für zertifizierte Genauigkeit.
• Optionales Zubehör: Fernbedienung (2, 4 oder multifunktional); Schnellanschlüsse für Pneumatik (innen oder außen); zertifizierte Referenzleckage zur Systemüberprüfung.
