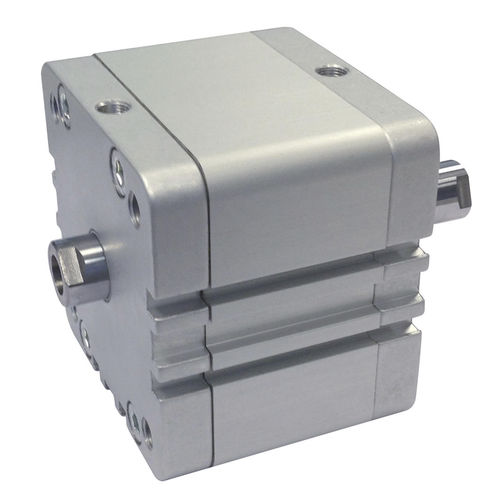

Pneumatikzylinder WJ032100mit Querverstrebungmit Magnetkolbendoppeltwirkend
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- pneumatisch
- Technologie
- mit Magnetkolben, mit Querverstrebung
- Konfigurierung
- doppeltwirkend
- Norm
- ISO 21287
- Weitere Eigenschaften
- kompakt
- Hub
Min: 5 mm
(0,197 in)Max: 200 mm
(7,874 in)- Kolbendurchmesser
Min: 32 mm
(1,26 in)Max: 100 mm
(3,94 in)- Druck
Min: 1 bar
(14,5 psi)Max: 10 bar
(145,04 psi)- Umgebungstemperatur
Min: -20 °C
(-4 °F)Max: 80 °C
(176 °F)
Beschreibung
Komponenten und Materialien
1 Kolbenstange Stahl verchromt
(AISI 303 von 20 bis 25) (C40 von 32 bis 100)
2 Zylinderdeckel Aluminium eloxiert
3 Schrauben Stahl verzinkt
4 Kolbenstangendichtung aus Polyurethan
5 Gleitlager Sinterbronze
6 O-Ring Dichtung aus NBR
7 Kolbendichtung aus Polyurethan
8 Magnetring Plastoferrit
9 Kolbenflansch Aluminium
10 O-Ring Dichtung aus NBR
11 Kolbenmutter Stahl verzinkt
12 Zylinderrohr Aluminium eloxiert
13 Zylinderdeckel Aluminium eloxiert
Funktion
Einfach- und doppeltwirkend Magnetisch.
Einseitig oder durchgehende Kolbenstange
Verdrehgesichert.
