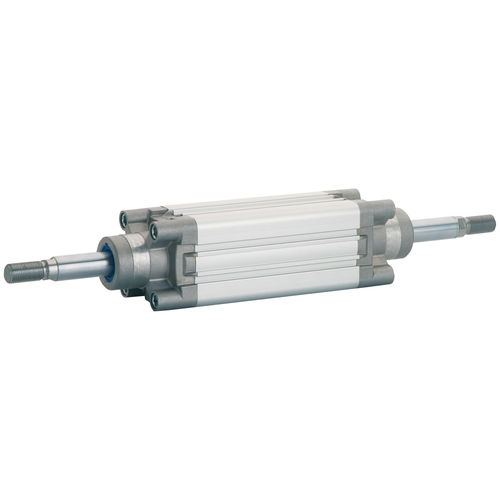

Pneumatikzylinder XL seriesmit Magnetkolbenmit Querverstrebungdoppeltwirkend
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Typ
- pneumatisch
- Technologie
- mit Magnetkolben, mit Querverstrebung
- Konfigurierung
- doppeltwirkend
- Norm
- ISO 15552
- Weitere Eigenschaften
- mit regulierbarer Federung
- Hub
Max: 1.000 mm
(39,37 in)Min: 25 mm
(0,984 in)- Kolbendurchmesser
Max: 125 mm
(4,92 in)Min: 32 mm
(1,26 in)- Druck
Max: 10 bar
(145,04 psi)Min: 1 bar
(14,5 psi)- Betriebstemperatur
Max: 80 °C
(176 °F)Min: -20 °C
(-4 °F)
Beschreibung
Komponenten und Materialien
1 Kolbenstange Stahl C40 verchromt
2 Stahlmutter verzinkt
3 Kolbenstangendichtung aus Polyurethan oder FKM
4 Zylinderkopf Aluminium
5 Dämpfungsdichtung aus Polyurethan oder FKM
6 Dämpfungsschraube Stahl verzinkt
7 Zylinderdeckel Aluminium
8 Zylinderrohr Aluminium eloxiert
9 Flanschschrauben Stahl verzinkt
10 Gleitlager Sinterbronze
11 Kolbendichtung aus Polyurethan oder FKM
12 Magnetring Plastoferrit
13 Vorderer Kolbenflansch Aluminium
14 Halterung Magnetring
15 Hinterer Kolbenflansch Aluminium
16 O-Ring Dichtung aus NBR oder FKM
17 O-Ring Dichtung aus NBR oder FKM
Funktion
Einfachwirkend magnetisch oder nicht
magnetisch. Doppeltwirkend einseitig oder
durchgehende Kolbenstange, magnetisch oder
nicht magnetisch, gedämpft.
Tandemzylinder.
