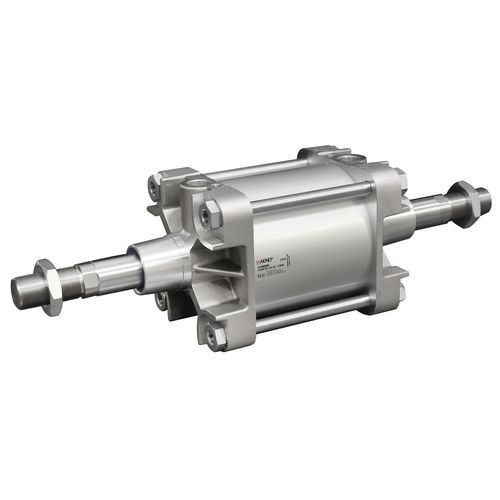

Pneumatikzylinder EL seriesmit Magnetkolbenmit Querverstrebungdoppeltwirkend
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- pneumatisch
- Technologie
- mit Magnetkolben, mit Querverstrebung
- Konfigurierung
- doppeltwirkend
- Material
- anodisiertes Aluminium
- Norm
- ISO
- Weitere Eigenschaften
- mit regulierbarer Federung
- Hub
Min: 25 mm
(0,984 in)Max: 1.000 mm
(39,37 in)- Kolbendurchmesser
160 mm, 200 mm, 250 mm, 320 mm
(6,3 in, 7,87 in, 9,84 in, 12,6 in)- Druck
Min: 1 bar
(14,5 psi)Max: 10 bar
(145 psi)- Umgebungstemperatur
Min: -20 °C
(-4 °F)Max: 80 °C
(176 °F)
Beschreibung
Komponenten und Materialien
1 Zylinderdeckel Aluminium Druckguss Sandgestrahlt
2 Hinterer Kolben Aluminium
3 O-Ring Dichtung aus NBR oder FKM
4 Magnetring Plastoferrit
5 Kolbendichtung aus Polyurethan oder FKM
6 Vorderer Kolben Aluminium
7 Zylinderrohr Aluminium eloxiert
8 Kolbenführung aus Acetal
9 O-Ring Dichtung aus NBR oder FKM
10 Dämpfungsschraube Stahl verzinkt
11 Dämpfungsdichtung aus Polyurethan oder FKM
12 Zylinderkopf Aluminium Druckguss Sandgestrahlt
13 Flanschschrauben Stahl verzinkt
14 Kolbenstangendichtung aus Polyurethan oder FKM
15 Kolbenstange Stahl verchromt oder Edelstahl
16 O-Ring Dichtung aus NBR oder FKM
17 Gleitlager Sinterbronze
18 Kolbenstangenmutter Stahl verzinkt
19 Sicherungsring Stahl
Funktion
Doppeltwirkend magnetisch gedämpft oder
nicht magnetisch, einseitig oder durchgehende
Kolbenstange
