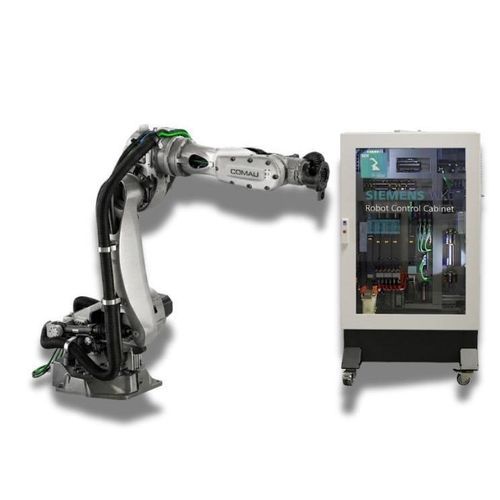

Knickarmroboter N220_2_7

6-AchsPalettierEntgrat

Übersicht
Der N220_2_7 ist ein Industrie-Gelenkroboter mit hoher Nutzlastkapazität, entwickelt, um die Anforderungen an Flexibilität und Wirtschaftlichkeit moderner Produktionslinien zu erfüllen. Seine modulare Architektur und die Integration kompakter Motoren der neuesten Generation reduzieren Betriebskosten und gewährleisten langfristige Zuverlässigkeit.

Positionierung und Konzept
Durch die Kombination einer leichten mechanischen Struktur mit fortschrittlichen Bewegungsalgorithmen bietet der N220_2_7 optimale Dynamik und Bahnwiederholgenauigkeit. Ein patentiertes Stickstoff-Ausgleichssystem an Achse 2 erweitert die Arbeitszone nach hinten und erhöht die Agilität in beengten Bereichen.

Aufgaben und Materialien

• Widerstandspunktschweißen und hochintensive Montagearbeiten.
• Handhabung schwerer Lasten, Palettierung und Maschinenentladung.
• Fortgeschrittene kontinuierliche Prozesse: großformatiger 3D-Druck, Auftrag von Klebstoffen und Dichtmitteln.
• Bauteilendbearbeitung: Entgraten, Polieren und Anwendungen im Gussbereich.

Merkmale

• GELENKROBOTER CNC
• 6 Achsen
• CNC SIEMENS ONE
• Montage: Boden oder Decke

Schlüsseltechnologien und Komponenten

• Patentiertes Stickstoff-Ausgleichssystem an Achse 2 für verbesserte Rückwärtsagilität.
• Integrierte Verkabelung und Bündelmanagement-Optionen (Safe Motion) zum Schutz der Endeffektoren.

Technische Spezifikationen (Auszug)

• Drehmoment Handgelenk (max.): 1.270 Nm an den Achsen 4 und 5, und 780 Nm an Achse 6 (ermöglicht das Handling schwerer Werkzeuge).
• Schaltschrank-Abmessungen: 1400 x 1088 x 500 mm.

Eigenschaften / technische Daten

• Typ: Gelenkroboter CNC
• Anzahl Achsen: 6
• Numerische Steuerung: CNC SIEMENS ONE
• Montage: Boden oder Decke
• Ausgleichssystem: patentiertes Stickstoffsystem an Achse 2
• Verkabelungsschutz: integrierte Verkabelung, Bündelmanagement (Safe Motion)
• Maximale Handgelenksdrehmomente: 1.270 Nm (Achsen 4 und 5), 780 Nm (Achse 6)
• Schaltschrank-Abmessungen: 1400 x 1088 x 500 mm
