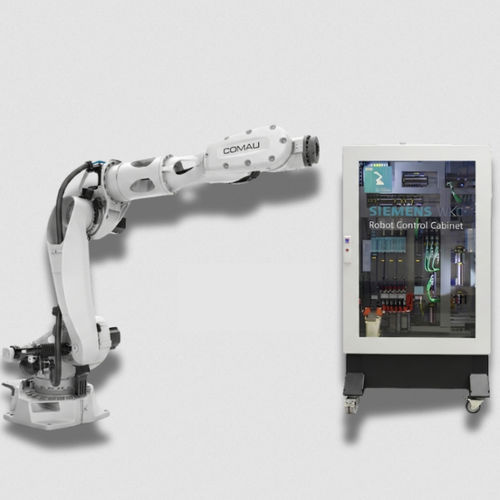

Knickarmroboter N170_3_0

6-AchsEntgratBohr

Präsentation
Der N-170_3_0 positioniert sich als agiles und innovatives Modell der Reihe, das speziell für anspruchsvolle Automatisierungsanwendungen in der Industrie entwickelt wurde. Mit einer Tragfähigkeit von 170 kg bietet dieser kompakte Gelenkarm die Leistung, Beweglichkeit und Präzision, die in Produktionslinien erforderlich sind, und trägt zur Optimierung von Durchsatz und Betriebskosten bei.

Positionierung und Konzept
Für intensive industrielle Einsätze konzipiert, vereint dieser 6-Achsen-Roboter hohe Hebekapazität mit präziser Bahnführung dank des Bewegungsalgorithmus e-Motion 3.0. Seine moderne Kinematik mit Stickstoff-Ausgleich auf Achse 2 ermöglicht einen großen Rückraum-Arbeitsbereich und gewährleistet optimale Flexibilität sowie industrielle Zuverlässigkeit.

Aufgaben und Materialien

• Handhabung und Verpackung: Teiletransfer und kompakte Palettierlösungen.
• Punktschweißen: ideal für die Montage von Strukturen mit integrierten Kabelbäumen.
• 3D-Druck und Additive Fertigung: kontinuierliche Hochpräzisionsprozesse über große Arbeitsräume.
• Automatisierte Montage und Kleben: Auftrag von Dichtnähten und Bauteilhandhabung.
• Zerspanung und Endbearbeitung: Bohr-, Entgrat- und Polierarbeiten an Bauteilen.

Eigenschaften

• CNC-GELENKROBOTER
• 6 Achsen
• CN SIEMENS ONE
• Konfiguration: Bodeneinbau, Deckenmontage

Schlüsseltechnologien und Komponenten

• Erhöhte Leistung und Dynamik (e-Motion 3.0): Softwaregesteuerte Optimierung der Bahnen in Echtzeit, spürbare Reduzierung der Zykluszeiten und hohe Wiederholgenauigkeit.
• Kompakte Kinematik mit Hohlhandgelenk: invers aufgebaute Struktur mit Stickstoffausgleich und integriertem Kabeldurchführungsweg, die den Arbeitsraum maximiert und Kollisions- sowie Verschleißrisiken der Kabelbäume reduziert.

Schaltschrankmaße
1400 x 1088 x 500

Eigenschaften / technische Spezifikationen

• Nenntragfähigkeit: 170 kg
• Typ: Gelenkroboter CNC
• Anzahl Achsen: 6
• Numerische Steuerung: CN SIEMENS ONE
• Bewegung / Steuerung: e-Motion 3.0 Algorithmus, Bahnoptimierung
• Wiederholgenauigkeit: in der Größenordnung von 0,05 mm
• Ausgleichssystem: Stickstoff auf Achse 2
• Handgelenk: Hohlhandgelenk mit integriertem Kabeldurchführung
• Montagevarianten: Boden oder Decke
• Schaltschrankmaße (L x H x T): 1400 x 1088 x 500
