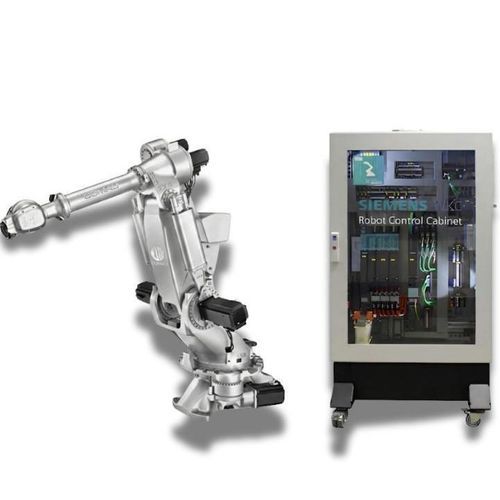

Knickarmroboter NJ650_2_7

6-AchsPalettierBearbeitung

Präsentation
Der NJ650_2_7 ist das größte Modell der Baureihe und wurde speziell für die schwersten und anspruchsvollsten Automatisierungsanwendungen in der Industrie entwickelt. Mit einer Nenntraglast von 650 kg liefert dieser CNC-Gelenkroboter die erforderliche Hubkapazität für großvolumige Produktionsprozesse und trägt zur Optimierung des Durchsatzes bei.

Positionierung und Konzept
Für extreme Heavy-Duty-Einsätze ausgelegt, vereint dieser 6‑Achsen‑Roboter außergewöhnliche Tragfähigkeiten mit einer strikten Kontrolle der Betriebskosten und des Energieverbrauchs. Seine verstärkte Kinematik und das verstärkte Chassis sind darauf ausgelegt, große dynamische Lasten zu absorbieren und so stabile Leistung und industrielle Zuverlässigkeit zu gewährleisten.

Aufgaben und Materialien

• Handhabung schwerer Lasten und Transfer großer Bauteile oder Blöcke.
• Schweres Punktschweißen mit Einsatz großer Schweissvorrichtungen.
• Schwere Hochpräzisionsbearbeitung und Konturierung großer Metall‑ oder Verbundstrukturen.
• Intensive End-of-Line‑Prozesse: industrielle Verpackung und Palettierung hoher Kapazität.
• Thermische Anwendungen und automatisierte Schneidprozesse: Plasmaschneiden und präzise Dosierung.
• Fertigstellung und Entgratung großdimensionierter Gussteile.

Eigenschaften

• ARTIKULIERTER CNC‑ROBOTER
• 6 Achsen
• CN SIEMENS ONE
• Bodenmontage, geeignet für Deckenmontage

Schlüsseltechnologien und Komponenten

• Mechanische Verankerungsstruktur von nahezu 2,5 Tonnen, die maximale Trägheit und Steifigkeit bietet, um Hebelwirkungen bei Manipulationen mit Volllast zu kompensieren.
• Ultra-robustes Handgelenk mit sehr hohen Drehmomenten (3060 Nm an den Achsen 4 und 5), ausgestattet mit gezielter IP65‑Dichtung zum effektiven Arbeiten bei Spritzbelastung.

Technologische Spezifikationen

• Nenntraglast: 650 kg
• Anzahl der Achsen: 6
• CNC‑Steuerung: SIEMENS ONE
• Montageoptionen: Boden oder Decke
• Handgelenk: Drehmomente Achsen 4 und 5 = 3060 Nm, Dichtung IP65
• Verankerungsstruktur: Masse/Trägheit ca. 2,5 Tonnen
• Schaltschrankmaße: 1400 x 1088 x 500

Modell / technische Daten

• Modell: NJ650_2_7
• Typ: artikulierter CNC‑Roboter
• Payload (Kapazität): 650 kg
• Achsen: 6
• Steuerung: CN SIEMENS ONE
• Handgelenk: hohes Drehmoment (3060 Nm an Achsen 4 und 5), IP65
• Verankerungsstruktur: ≈ 2,5 Tonnen (verstärkte Trägheit und Steifigkeit)
• Montage: Boden oder Decke
• Schaltschrankmaße: 1400 x 1088 x 500
