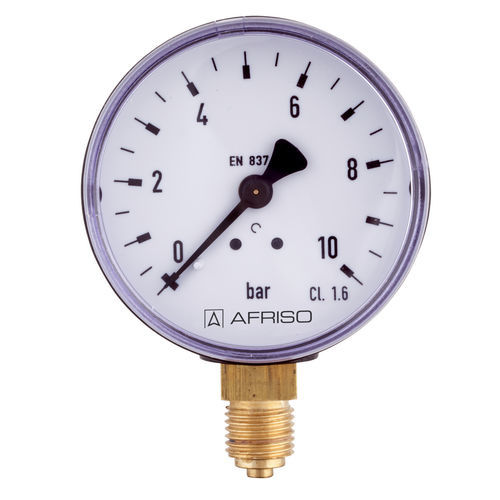

Manometer mit Zifferblatt-Anzeige RF40 D101

KunststoffMessingRohrfeder

Für Pneumatik, Heizungstechnik Ausführung nach EN 837-1 Genauigkeitsklasse 1,6 Korrosionsfestes, hochschlagfestes Kunststoffgehäuse Viele kundenspezifische Ausführungen lieferbar Anwendung Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. ! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ beachten! Anzeigebereiche (EN 837-1/5) Siehe Bestelltabelle Verwendungsbereich Ruhende Belastung: ¾ x Skalenendwert Dynamische Belastung: ⅔ x Skalenendwert Kurzzeitig: Skalenendwert Temperaturverhalten Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem: bei Temperaturzunahme ca. ± 0,4 %/10 K, bei Temperaturabnahme ca. ± 0,4 %/10 K vom jeweiligen Skalenendwert Standardausführung Anschluss Messing, radial oder axial Messglied Rohrfeder, Kupferlegierung ≤ 60 bar: Kreisformfeder > 60 bar: Schraubenformfeder Zeigerwerk Messing Zifferblatt Kunststoff, weiß Skalierung schwarz Zeiger Kunststoff, schwarz Gehäuse ABS, schwarz, hochschlag- und korrosionsfest Sichtscheibe Kunststoff, eingeclipst NG 80: Mit verstellbarem roten Markenzeiger NG 100: Mit verstellbarem roten Markenzeiger Optionen Drosselschraube Markenzeiger Sonderskalen Andere Prozessanschlüsse
