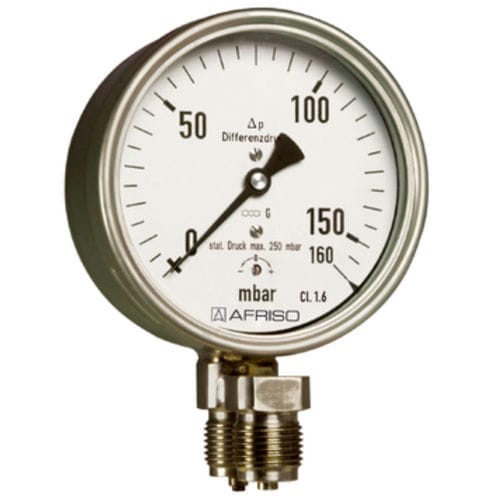

Differential-Manometer D4

analogGewindeEdelstahl

Messung kleinster Differenzdrücke Robuste Ausführung Direkte Anzeige des Differenzdruckes Viele kundenspezifische Ausführungen lieferbar Anwendung Zur Differenzdruckmessung bei nicht aggressiven gasförmigen, trockenen Medien. Besonders geeignet zur Filterverlustmessung in der Klima- und Lüftungstechnik. Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten! Technische Daten Funktion Der „Plus“-Druck (= hoher Druck) gelangt in das Innere der Kapselfeder. Der „Minus“-Druck (= niedriger Druck) gelangt in das Innere des druckdichten Gehäuses. Die so entstehende Druckdifferenz bewirkt eine Verformung der Kapselfeder und erzeugt den Messweg. Dieser wird auf das Zeigerwerk übertragen. Der Differenzdruck wird mit einem Zeiger direkt angezeigt. Verwendungsbereich Ruhende Belastung: Skalenendwert Dynamische Belastung: 0,9 x Skalenendwert Temperaturverhalten Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem: bei Temperaturzunahme ca. ± 0,6 %/10 K, bei Temperaturabnahme ca. ± 0,6 %/10 K vom jeweiligen Skalenendwert Standardausführung Anschluss 2 x G½B, SW22 (EN 837-3/7.3) Edelstahl 316 Ti/316 L: Radial, parallel hintereinander Messing: Axial, parallel untereinander Messglied (mediumberührt) Kapselfeder, CuBe-Legierung Zeigerwerk (mediumberührt) Messing Nullpunktkorrektur Frontseitig Dichtung (mediumberührt) NBR (Perbunan) Zifferblatt (mediumberührt) Aluminium, weiß Skalierung schwarz Zeiger (mediumberührt) Aluminium, schwarz Gehäuse (mediumberührt) Edelstahl 304 Bajonettring Edelstahl 304 Sichtscheibe (mediumberührt) Kunststoff (PMMA) Optionen Befestigungsrand hinten
