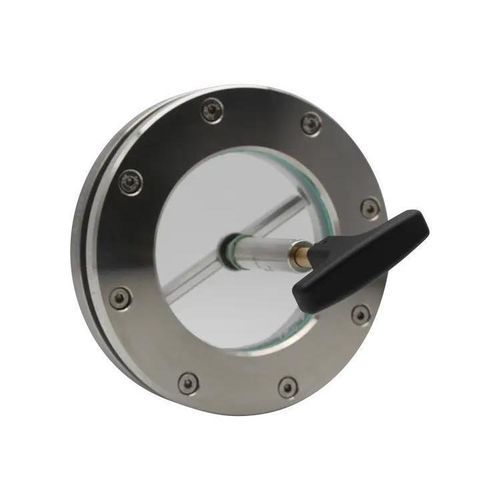

Wischer-Mechanismus SGW

Übersicht
Der Schauglas-Wischer SGW ist ein manuell betriebenes Wischsystem zur bedarfsweisen Reinigung runder Schauglas-Platten in runden Schauglasarmaturen. Er ist für den Einsatz unter Druck geeignet und lässt sich in bestehende Armaturen nachrüsten.

Wesentliche Eigenschaften

• Manuelle Reinigung runder Schaugläser in runden Armaturen.
• Geeignet für Anwendungen unter Druck und zur Nachrüstung in bestehende Armaturen.
• Gehäuse und Führung aus Edelstahl; ausgelegt für Lebensmittel- und Trinkwasseranwendungen.
• Wischerblatt-Materialien: PTFE, Silikon, EPDM.
• Besonders wirksam in Kombination mit den Sprühvorrichtungen SVI oder SVIII.

Technische Optionen

• Standard-Betriebstemperatur: 200 °C.
• Hochtemperatur-Ausführung optional: bis 260 °C.
• Erdungsanschluss verfügbar für EX-Anwendungen.

Maße (Auszug)

• Nennweiten (DN): 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500.
• Glas-Ø D [mm] (Beispiele): 100, 125, 150, 175, 200, 250, 300 (größere Abmessungen auf Anfrage).
• Durchblick d1 [mm] (Beispiele): 80, 100, 125, 150, 175, 225, 280.
• Wischkreis Ø d2 [mm] (Beispiele): 75, 95, 120, 145, 170, 220, 275.
• Glasstärke S [mm] und zulässiger Betriebsdruck PS [barü]: Werte sind baugrößenabhängig; detaillierte Angaben in der vollständigen Tabelle (höhere Drücke auf Anfrage).

Merkmale / Spezifikationen

• Brand: ACI Industriearmaturen GmbH
• Modellbezeichnung: SGW
• Einsatzbereich: manuelle Reinigung runder Schauglasplatten; geeignet für den Einsatz unter Druck; nachrüstbar.
• Werkstoff: Gehäuse/Führung aus Edelstahl.
• Wischerblatt-Werkstoffe: PTFE, Silikon, EPDM.
• Betriebstemperatur: Standard bis 200 °C; optional bis 260 °C.
• Sonderoptionen: Erdungsanschluss für EX-Anwendungen.
• Kompatibilität: empfohlen in Verbindung mit Sprühvorrichtungen SVI oder SVIII.
• Verfügbare Nennweiten (DN): 50–500 (siehe Masstabelle für genaue Werte).
