Schauglas für Industrieanwendungen MAXOS®
für BehälterÜberwachungfür Chemikalien

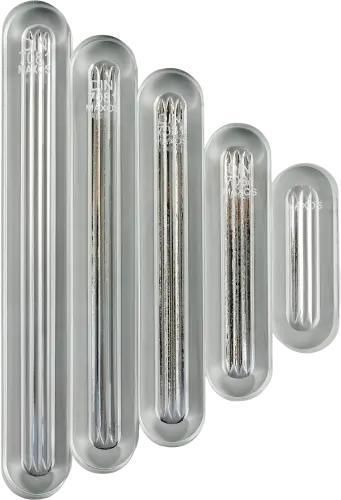

Schauglas für Industrieanwendungen - MAXOS® - ACI Industriearmaturen GmbH - für Behälter / Überwachung / für Chemikalien
Schauglas für Industrieanwendungen - MAXOS® - ACI Industriearmaturen GmbH - für Behälter / Überwachung / für Chemikalien
Schauglas für Industrieanwendungen - MAXOS® - ACI Industriearmaturen GmbH - für Behälter / Überwachung / für Chemikalien - Bild - 2
Schauglas für Industrieanwendungen - MAXOS® - ACI Industriearmaturen GmbH - für Behälter / Überwachung / für Chemikalien - Bild - 3
Schauglas für Industrieanwendungen - MAXOS® - ACI Industriearmaturen GmbH - für Behälter / Überwachung / für Chemikalien - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Merkmal
für Industrieanwendungen, für Behälter, Überwachung, für Chemikalien, Borosilikatglas
DN

Min: 17 mm
(0,7 in)

Max: 55 mm
(2,2 in)

Temperatur

Min: 38 °C
(100 °F)

Max: 243 °C
(469 °F)

Druck

35 bar, 103 bar, 280 bar, 345 bar, 414 bar
(508 psi, 1.494 psi, 4.061 psi, 5.004 psi, 6.005 psi)

Beschreibung

Thermisch vorgespannte Schaugläser nach DIN 7081 (MAXOS®) für Sichtprüfungen in Behältern und Apparaten, insbesondere bei Druck-, thermischer und chemischer Belastung. Das Produkt besteht aus hochwertigem Borosilikatglas (MAXOS®) mit hoher chemischer Beständigkeit, außerordentlicher Reinheit und geringer Wärmeausdehnung, wodurch die thermische Vorspannung eine besonders hohe Temperaturwechselbeständigkeit erzielt.

Produktinformation
MAXOS® Sicherheits-Schaugläser sind überall dort erforderlich, wo unter Druck, bei thermischer und chemischer Belastung die Sichtprüfung von Prozessen in Behältern gewährleistet sein muss. Die hohe Sicherheit wird durch ein spezielles Borosilikatglas mit guter chemischer Beständigkeit, außerordentlicher Reinheit und Homogenität erzielt. In Verbindung mit der für dieses Borosilikatglas typischen geringen Wärmeausdehnung führt eine thermische Vorspannung (Härtung) zu einer besonders hohen Temperaturwechselbeständigkeit.

Optionen
  • FEP-Beschichtung (nur bei Transparentgläsern)
  • Halar®-Beschichtung (nur bei Transparentgläsern)
  • Stufenformen
  • Gläser mit Konturschnitten
  • Gläser mit Fasen, Rillen und Nuten
  • Sonderabmessungen bis 55 mm Stärke

Maße und Artikeldaten
  • Transparentglas nach DIN 7081 - 30 mm breit
    • Länge 115 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071768 — ACI Artikelnummer 12-7081-115-30-17-00
    • Länge 140 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071769 — ACI Artikelnummer 12-7081-140-30-17-00
    • Länge 165 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071770 — ACI Artikelnummer 12-7081-165-30-17-00
    • Länge 190 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071771 — ACI Artikelnummer 12-7081-190-30-17-00
    • Länge 220 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071772 — ACI Artikelnummer 12-7081-220-30-17-00
    • Länge 250 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071773 — ACI Artikelnummer 12-7081-250-30-17-00
    • Länge 280 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071774 — ACI Artikelnummer 12-7081-280-30-17-00
    • Länge 320 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071775 — ACI Artikelnummer 12-7081-320-30-17-00
    • Länge 340 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071776 — ACI Artikelnummer 12-7081-340-30-17-00
  • Transparentglas nach DIN 7081 - 34 mm breit
    • Länge 95 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071817 — ACI Artikelnummer 12-7081-095-34-17-00
    • Länge 115 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071777 — ACI Artikelnummer 12-7081-115-34-17-00
    • Länge 140 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071778 — ACI Artikelnummer 12-7081-140-34-17-00
    • Länge 165 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071779 — ACI Artikelnummer 12-7081-165-34-17-00
    • Länge 190 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071780 — ACI Artikelnummer 12-7081-190-34-17-00
    • Länge 220 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071781 — ACI Artikelnummer 12-7081-220-34-17-00
    • Länge 250 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071782 — ACI Artikelnummer 12-7081-250-34-17-00
    • Länge 280 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071783 — ACI Artikelnummer 12-7081-280-34-17-00
    • Länge 300 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071784 — ACI Artikelnummer 12-7081-300-34-17-00
    • Länge 320 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071785 — ACI Artikelnummer 12-7081-320-34-17-00
    • Länge 340 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071786 — ACI Artikelnummer 12-7081-340-34-17-00
    • Länge 370 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071787 — ACI Artikelnummer 12-7081-370-34-17-00
    • Länge 400 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071788 — ACI Artikelnummer 12-7081-400-34-17-00
    • Länge 420 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071789 — ACI Artikelnummer 12-7081-420-34-17-00
    • Länge 430 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071790 — ACI Artikelnummer 12-7081-430-34-17-00
    • Länge 460 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071791 — ACI Artikelnummer 12-7081-460-34-17-00
    • Länge 480 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071792 — ACI Artikelnummer 12-7081-480-34-17-00
    • Länge 500 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071793 — ACI Artikelnummer 12-7081-500-34-17-00
  • Reflexionsglas nach DIN 7081 - 30 mm breit
    • Länge 115 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071675 — ACI Artikelnummer 12-7081-115-30-17-01
    • Länge 140 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071676 — ACI Artikelnummer 12-7081-140-30-17-01
    • Länge 165 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071677 — ACI Artikelnummer 12-7081-165-30-17-01
    • Länge 190 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071678 — ACI Artikelnummer 12-7081-190-30-17-01
    • Länge 220 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071679 — ACI Artikelnummer 12-7081-220-30-17-01
    • Länge 250 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071680 — ACI Artikelnummer 12-7081-250-30-17-01
    • Länge 280 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071681 — ACI Artikelnummer 12-7081-280-30-17-01
    • Länge 320 mm — Breite 30 mm — Dicke 17 mm — MAXOS® Produktcode 2071682 — ACI Artikelnummer 12-7081-320-30-17-01
    • Länge 340 mm — Breite 30 mm — Dickte 17 mm — MAXOS® Produktcode 2071683 — ACI Artikelnummer 12-7081-340-30-17-01
  • Reflexionsglas nach DIN 7081 - 34 mm breit
    • Länge 95 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071716 — ACI Artikelnummer 12-7081-095-34-17-01
    • Länge 115 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071684 — ACI Artikelnummer 12-7081-115-34-17-01
    • Länge 140 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071685 — ACI Artikelnummer 12-7081-140-34-17-01
    • Länge 165 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071686 — ACI Artikelnummer 12-7081-165-34-17-01
    • Länge 190 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071687 — ACI Artikelnummer 12-7081-190-34-17-01
    • Länge 220 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071688 — ACI Artikelnummer 12-7081-220-34-17-01
    • Länge 250 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071689 — ACI Artikelnummer 12-7081-250-34-17-01
    • Länge 280 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071690 — ACI Artikelnummer 12-7081-280-34-17-01
    • Länge 300 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071713 — ACI Artikelnummer 12-7081-300-34-17-01
    • Länge 320 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071691 — ACI Artikelnummer 12-7081-320-34-17-01
    • Länge 340 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071692 — ACI Artikelnummer 12-7081-340-34-17-01
    • Länge 370 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071693 — ACI Artikelnummer 12-7081-370-34-17-01
    • Länge 400 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071694 — ACI Artikelnummer 12-7081-400-34-17-01
    • Länge 430 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071695 — ACI Artikelnummer 12-7081-430-34-17-01
    • Länge 460 mm — Breite 34 mm — Dicke 17 mm — MAXOS® Produktcode 2071696 — ACI Artikelnummer 12-7081-460-34-17-01

Charakteristika / Spezifikationen
  • Material: Borosilikatglas (MAXOS®) mit hoher Reinheit und Homogenität
  • Norm: Ausführung und Abmessungen in Anlehnung an DIN 7081
  • Thermisch vorgespannt (gehärtet) für hohe Temperaturwechselbeständigkeit
  • Gute chemische Beständigkeit und geringe Wärmeausdehnung
  • Verfügbare Glasarten: Transparentglas und Reflexionsglas
  • Standarddicke in den Tabellen: 17 mm; Sonderabmessungen und -stärken möglich bis 55 mm
  • Erhältliche Breiten (Beispieltabellen): 30 mm und 34 mm (verschiedene Längen serienmäßig)
  • Verfügbare Optionen: FEP- und Halar®-Beschichtungen (bei Transparentglas), Stufenformen, Konturschnitte, Fasen/Rillen/Nuten
  • Lieferstatus auf der Seite: Lieferfähig ab Lager (sofern angegeben)
