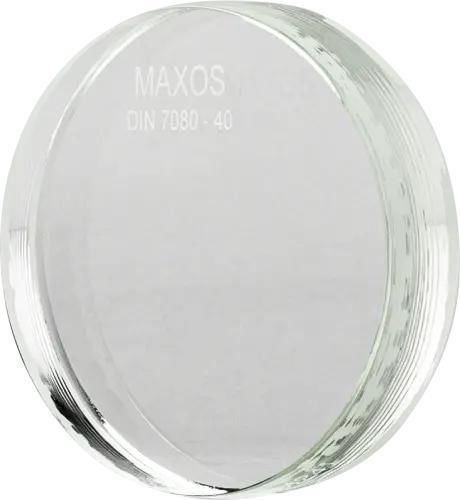

Glasplatte MAXOS®

ESG Glas

Thermisch vorgespannte runde Borosilikatglasplatten nach DIN 7080 für runde Schauglasarmaturen. MAXOS® Sicherheitsschaugläser sind für die zuverlässige Sichtprüfung unter thermischer und chemischer Belastung konzipiert und bieten eine hervorragende chemische Beständigkeit, hohe Reinheit und Homogenität sowie eine erhöhte Temperaturwechselbeständigkeit durch thermisches Vorspannen. Optionen

• FEP-Beschichtung
• Halar®-Beschichtung
• Stufenformen
• Gläser mit Löchern
• Gläser mit Konturschnitten
• Gläser mit Fasen, Rillen und Schlitzen
• Sonderabmessungen bis zu 55 mm Dicke

Abmessungen (Standard- und Sonderabmessungen nach DIN 7080)

• Standard: Ø 45 x 10 mm - Zulässiger Druck: 40 bar - MAXOS® Produktcode: 2071554 - ACI-Artikelnummer: 12-7080-045-010-0000; Sonder: Ø 24 x 10 mm - Zulässiger Druck: 150 bar - MAXOS®-Produktcode: 2071640 - ACI-Artikelnummer: 12-7080-024-010-0000
• Standard: Ø 45 x 12 mm - Zulässiger Druck: 50 bar - MAXOS®-Produktcode: 2071556 - ACI-Artikelnummer: 12-7080-045-012-0000; Spezial: Ø 30 x 12 mm - Zulässiger Druck: 150 bar - MAXOS®-Produktcode: 2071622 - ACI-Artikelnummer: 12-7080-030-012-0000
• Standard: Ø 50 x 10 mm - Zulässiger Druck: 25 bar - MAXOS®-Produktcode: 2071558 - ACI-Artikelnummer: 12-7080-050-010-0000; Spezial: Ø 30 x 15 mm - Zulässiger Druck: 200 bar - MAXOS®-Produktcode: 2071533 - ACI-Artikelnummer: 12-7080-030-015-0000
• Standard: Ø 50 x 12 mm - Zulässiger Druck: 40 bar - MAXOS®-Produktcode: 2071561 - ACI-Artikelnummer: 12-7080-050-012-0000; Spezial: Ø 31,6 x 12,75 mm - Zulässiger Druck: 150 bar - MAXOS®-Produktcode: 2071598 - ACI-Artikelnummer: 12-7080-031-012-0000
• Standard: Ø 60 x 10 mm - Zulässiger Druck: 16 bar - MAXOS®-Produktcode: 2071560 - ACI-Artikelnummer: 12-7080-060-010-0000; Spezial: Ø 33 x 14 mm - Zulässiger Druck: 150 bar - MAXOS®-Produktcode: 2071557 - ACI-Artikelnummer: 12-7080-033-014-0000
• Standard: Ø 60 x 12 mm - Zulässiger Druck: 25 bar - MAXOS®-Produktcode: 2071562 - ACI-Artikelnummer: 12-7080-060-012-0000; Spezial: Ø 34 x 17 mm - Zulässiger Druck: 200 bar - MAXOS®-Produktcode: 2071552 - ACI-Artikelnummer: 12-7080-034-017-0000
• Standard: Ø 60 x 15 mm - Zulässiger Druck: 40 bar - MAXOS®-Produktcode: 2071563 - ACI-Artikelnummer: 12-7080-060-015-0000; Spezial: Ø 40 x 10 mm - Zulässiger Druck: 40 bar - MAXOS®-Produktcode: 2071624 - ACI-Artikelnummer: 12-7080-040-010-0000
• Standard: Ø 63 x 10 mm - Zulässiger Druck: 16 bar - MAXOS®-Produktcode: 2071566 - ACI-Artikelnummer: 12-7080-063-010-0000; Spezial: Ø 40 x 12 mm - Zulässiger Druck: 50 bar - MAXOS®-Produktcode: 2071555 - ACI-Artikelnummer: 12-7080-040-012-0000
• Standard: Ø 63 x 12 mm - Zulässiger Druck: 25 bar - MAXOS®-Produktcode: 2071567 - ACI-Artikelnummer: 12-7080-063-012-0000; Spezial: Ø 44 x 10 mm - Zulässiger Druck: 40 bar - MAXOS®-Produktcode: 2071603 - ACI-Artikelnummer: 12-7080-044-010-0000
• Standard: Ø 63 x 15 mm - Zulässiger Druck: 40 bar - MAXOS®-Produktcode: 2071569 - ACI-Artikelnummer: 12-7080-063-015-0000; Spezial: Ø 44 x 12 mm - Zulässiger Druck: 50 bar - MAXOS®-Produktcode: 2071564 - ACI-Artikelnummer: 12-7080-044-012-0000
• Standard: Ø 80 x 12 mm - Zulässiger Druck: 16 bar - MAXOS®-Produktcode: 2071573 - ACI-Artikelnummer: 12-7080-080-012-0000; Spezial: Ø 55 x 6,5 mm - Zulässiger Druck: 6 bar - MAXOS®-Produktcode: 2071626 - ACI-Artikelnummer: 12-7080-055-006-0000
• Standard: Ø 80 x 15 mm - Zulässiger Druck: 25 bar - MAXOS®-Produktcode: 2071575 - ACI-Artikelnummer: 12-7080-080-015-0000; Spezial: Ø 55 x 10 mm - Zulässiger Druck: 25 bar - MAXOS®-Produktcode: 2071559 - ACI-Artikelnummer: 12-7080-055-010-0000
• Standard: Ø 80 x 20 mm - Zulässiger Druck: 40 bar - MAXOS®-Produktcode: 2071576 - ACI-Artikelnummer: 12-7080-080-020-0000; Spezial: Ø 60 x 20 mm - Zulässiger Druck: 95 bar - MAXOS®-Produktcode: 2071604 - ACI-Artikelnummer: 12-7080-060-020-0000
• Standard: Ø 100 x 15 mm - Zulässiger Druck: 16 bar - MAXOS®-Produktcode: 2071578 - ACI-Artikelnummer: 12-7080-100-015-0000; Spezial: Ø 63 x 8 mm - Zulässiger Druck: 8 bar - MAXOS®-Produktcode: 2071565 - ACI-Artikelnummer: 12-7080-063-008-0000
• Standard: Ø 100 x 20 mm - Zulässiger Druck: 25 bar - MAXOS®-Produktcode: 2071579 - ACI-Artikelnummer: 12-7080-100-020-0000; Spezial: Ø 65 x 10 mm - Zulässiger Druck: 12 bar - MAXOS®-Produktcode: 2071629 - ACI-Artikelnummer: 12-7080-065-010-0000
• Standard: Ø 100 x 25 mm - Zulässiger Druck: 40 bar - MAXOS®-Produktcode: 2071580 - ACI-Artikelnummer: 12-7080-100-025-0000; Spezial: Ø 65 x 15 mm - Zulässiger Druck: 40 bar - MAXOS®-Produktcode: 2071606 - ACI-Artikelnummer: 12-7080-065-015-0000
• Standard: Ø 125 x 15 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071581 - ACI-Artikelnummer: 12-7080-125-15-00000; Spezial: Ø 70 x 12 mm - Zulässiger Druck: 16 bar - MAXOS®-Produktcode: 2071568 - ACI-Artikelnummer: 12-7080-070-012-0000
• Standard: Ø 125 x 20 mm - Zulässiger Druck: 16 bar - MAXOS®-Produktcode: 2071582 - ACI-Artikelnummer: 12-7080-125-20-00000; Spezial: Ø 70 x 15 mm - Zulässiger Druck: 25 bar - MAXOS®-Produktcode: 2071570 - ACI-Artikelnummer: 12-7080-070-015-0000
• Standard: Ø 125 x 25 mm - Zulässiger Druck: 25 bar - MAXOS®-Produktcode: 2071583 - ACI-Artikelnummer: 12-7080-125-25-00000; Spezial: Ø 75 x 12 mm - Zulässiger Druck: 16 bar - MAXOS®-Produktcode: 2071607 - ACI-Artikelnummer: 12-7080-075-012-0000
• Standard: Ø 135 x 25 mm - Zulässiger Druck: 25 bar - MAXOS®-Produktcode: 2071644 - ACI-Artikelnummer: 12-7080-135-25-00000; Spezial: Ø 80 x 10 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071571 - ACI-Artikelnummer: 12-7080-080-010-0000
• Standard: Ø 150 x 20 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071586 - ACI-Artikelnummer: 12-7080-150-020-0000; Spezial: Ø 86 x 12 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071610 - ACI-Artikelnummer: 12-7080-086-012-0000
• Standard: Ø 150 x 25 mm - Zulässiger Druck: 16 bar - MAXOS®-Produktcode: 2071587 - ACI-Artikelnummer: 12-7080-150-025-0000; Spezial: Ø 90 x 10 mm - Zulässiger Druck: 8 bar - MAXOS®-Produktcode: 2071572 - ACI-Artikelnummer: 12-7080-090-010-0000
• Standard: Ø 150 x 30 mm - Zulässiger Druck: 25 bar - MAXOS®-Produktcode: 2071588 - ACI-Artikelnummer: 12-7080-150-030-0000; Spezial: Ø 92 x 10 mm - Zulässiger Druck: 8 bar - MAXOS®-Produktcode: 2071625 - ACI-Artikelnummer: 12-7080-092-010-0000
• Standard: Ø 175 x 20 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071589 - ACI-Artikelnummer: 12-7080-175-20-00000; Spezial: Ø 94 x 12 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071671 - ACI-Artikelnummer: 12-7080-094-012-0000
• Standard: Ø 175 x 25 mm - Zulässiger Druck: 16 bar - MAXOS®-Produktcode: 2071590 - ACI-Artikelnummer: 12-7080-175-025-0000; Spezial: Ø 95 x 10 mm - Zulässiger Druck: 6 bar - MAXOS®-Produktcode: 2071649 - ACI-Artikelnummer: 12-7080-095-010-0000
• Standard: Ø 175 x 30 mm - Zulässiger Druck: 25 bar - MAXOS®-Produktcode: 2071591 - ACI-Artikelnummer: 12-7080-175-30-00000; Spezial: Ø 95 x 15 mm - Zulässiger Druck: 16 bar - MAXOS®-Produktcode: 2071574 - ACI-Artikelnummer: 12-7080-095-015-0000
• Standard: Ø 200 x 20 mm - Zulässiger Druck: 8 bar - MAXOS®-Produktcode: 2071592 - ACI-Artikelnummer: 12-7080-200-20-00000; Spezial: Ø 100 x 10 mm - Zulässiger Druck: 7 bar - MAXOS®-Produktcode: 2071577 - ACI-Artikelnummer: 12-7080-100-010-0000
• Standard: Ø 200 x 25 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071593 - ACI-Artikelnummer: 12-7080-200-25-00000; Spezial: Ø 100 x 12 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071642 - ACI-Artikelnummer: 12-7080-100-012-0000
• Standard: Ø 200 x 30 mm - Zulässiger Druck: 16 bar - MAXOS®-Produktcode: 2071594 - ACI-Artikelnummer: 12-7080-200-30-00000; Spezial: Ø 105 x 15 mm - Zulässiger Druck: 16 bar - MAXOS®-Produktcode: 2071662 - ACI-Artikelnummer: 12-7080-105-015-0000
• Standard: Ø 250 x 25 mm - Zulässiger Druck: 8 bar - MAXOS®-Produktcode: 2071595 - ACI-Artikelnummer: 12-7080-250-25-00000; Spezial: Ø 110 x 12,5 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071674 - ACI-Artikelnummer: 12-7080-110-012-0500
• Standard: Ø 250 x 30 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071596 - ACI-Artikelnummer: 12-7080-250-30-00000; Spezial: Ø 110 x 20 mm - Zulässiger Druck: 25 bar - MAXOS®-Produktcode: 2071613 - ACI-Artikelnummer: 12-7080-110-020-0000
• Standard: Ø 265 x 30 mm - Zulässiger Druck: 8 bar - MAXOS®-Produktcode: 2071628 - ACI-Artikelnummer: 12-7080-265-30-00000; Spezial: Ø 113 x 15 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071672 - ACI-Artikelnummer: 12-7080-113-015-0000
• Spezial: Ø 115 x 15 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071612 - ACI-Artikelnummer: 12-7080-115-015-0000
• Spezial: Ø 120 x 10 mm - Zulässiger Druck: 4 bar - MAXOS®-Produktcode: 2071611 - ACI-Artikelnummer: 12-7080-120-010-0000
• Spezial: Ø 120 x 15 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071630 - ACI-Artikelnummer: 12-7080-120-015-0000
• Spezial: Ø 120 x 18 mm - Zulässiger Druck: 16 bar - MAXOS®-Produktcode: 2071663 - ACI-Artikelnummer: 12-7080-120-018-0000
• Spezial: Ø 125 x 30 mm - Zulässiger Druck: 40 bar - MAXOS®-Produktcode: 2071584 - ACI-Artikelnummer: 12-7080-125-30-00000
• Spezial: Ø 130 x 15 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071643 - ACI-Artikelnummer: 12-7080-130-015-0000
• Spezial: Ø 135 x 15 mm - Zulässiger Druck: 8 bar - MAXOS®-Produktcode: 2071615 - ACI-Artikelnummer: 12-7080-135-15-00000
• Spezial: Ø 140 x 15 mm - Zulässiger Druck: 8 bar - MAXOS®-Produktcode: 2071666 - ACI-Artikelnummer: 12-7080-140-015-0000
• Spezial: Ø 150 x 10 mm - Zulässiger Druck: 2 bar - MAXOS®-Produktcode: 2071664 - ACI-Artikelnummer: 12-7080-150-010-0000
• Spezial: Ø 150 x 15 mm - Zulässiger Druck: 8 bar - MAXOS®-Produktcode: 2071585 - ACI-Artikelnummer: 12-7080-150-015-0000
• Spezial: Ø 160 x 20 mm - Zulässiger Druck: 12 bar - MAXOS®-Produktcode: 2071617 - ACI-Artikelnummer: 12-7080-160-020-0000
• Spezial: Ø 170 x 15 mm - Zulässiger Druck: 5 bar - MAXOS®-Produktcode: 2071645 - ACI-Artikelnummer: 12-7080-170-015-0000
• Spezial: Ø 170 x 20 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071670 - ACI-Artikelnummer: 12-7080-170-020-0000
• Spezial: Ø 210 x 25 mm - Zulässiger Druck: 10 bar - MAXOS®-Produktcode: 2071621 - ACI-Artikelnummer: 12-7080-210-25-00000
• Spezial: Ø 250 x 20 mm - Zulässiger Druck: 4 bar - MAXOS®-Produktcode: 2071673 - ACI-Artikelnummer: 12-7080-250-20-00000

Merkmale / Technische Daten

• Material: Spezial-Borosilikatglas (MAXOS®) mit ausgezeichneter chemischer Beständigkeit, Reinheit und Homogenität
• Fertigungsnorm: DIN 7080 (runde Schauglasplatten)
• Behandlung: Thermisch vorgespannt / gehärtet für hohe Temperaturwechselbeständigkeit
• Verwendungszweck: Runde Schauglasarmaturen, Behälter- und Durchfluss-Schaugläser unter thermischer und chemischer Beanspruchung
• Verfügbare Dicken und Durchmesser: Umfangreiche Standard- und Sonderabmessungen (siehe Abmessungsliste); Sonderabmessungen bis 55 mm Dicke auf Anfrage
• Oberflächen- und Formoptionen: Beschichtungen (FEP, Halar®), Stufenformen, Löcher, Konturschnitte, Fasen, Nuten, Schlitze
• Verfügbarkeit: ausgewählte Artikel ab Lager lieferbar
• Qualität: TÜV / ISO 9001 Zertifizierung auf der Produktseite angegeben
