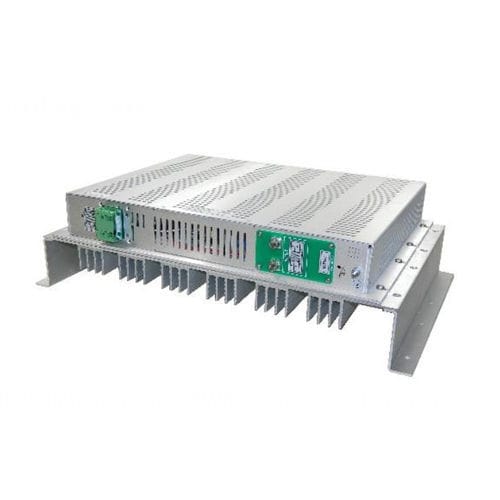

DC/AC-Inverter / reiner Sinus CSI 1K F31-HSA

für Schifffahrtsanwendungenfür die Bergbauindustriefür die Transportindustrie

Übersicht
Die DC-AC-Wechselrichter der Serie CSI 1K F31-HSA verwenden mikroprozessor-gesteuerte HF-PWM-Technologie zur Erzeugung von bis zu 1 kVA reiner Sinuswellen-Ausgangsleistung. Das Design umfasst eine DC-DC-Hochsetzstufe, die die Eingangsspannung auf eine höhere DC-Zwischenebene anhebt, welche das DC-AC-Inverterstufe speist und eine kontinuierliche, niedrig verzerrte AC-Ausgangsspannung liefert. Ausgangsoptionen: 115 Vac kontinuierlich bei 60 Hz oder 400 Hz, bzw. 230 Vac kontinuierlich bei 50 Hz. Ausgangs-N ist chassisbezogen; isolierter Floating-Ausgang auf Anfrage erhältlich. Typischer Wirkungsgrad bei Volllast etwa 80 %. Optionale Funktionen: Ausgangsfehler-Alarm (Form C) und Fernabschaltung.

Mechanischer Aufbau und Kühlung
Die Geräte werden durch Konvektion über eine kundenspezifische Kühlkörperbaugruppe (HSA) mit an der Unterseite befestigten Lamellen gekühlt. Diese Anordnung erlaubt die Montage auf unebenen oder thermisch nicht leitfähigen Flächen (z. B. Holz, Kunststoff, Mauerwerk) und den Betrieb ohne Lüfter oder zusätzliche Kühlung. Die Kühlkörperbaugruppe kann am Chassis montiert oder an einem 19-Zoll-Panel befestigt werden. Ausgelegt für Betrieb von -25°C bis +50°C bei voller Spezifikation ohne Derating.

Anwendungen
Die Serie CSI 1K F31-HSA eignet sich für Energieversorger, Bergbau, Marine, industrielle Automatisierung und Verkehrsanwendungen, die saubere, zuverlässige AC-Versorgung aus DC-Quellen benötigen.

EMI, Sicherheitsnormen und elektronische Schutzfunktionen
Eingangs- und Ausgangsfilter reduzieren Ripple und leitungsgebundene Störungen. Die Eingangsstufe erfüllt EN55032 Klasse A mit Margen; Klasse B optional. Konform mit EN62368-1 und entsprechenden UL/CSA-Normen. Elektronische Schutzfunktionen umfassen 1000 Vdc Eingang-zu-Chassis/Output-Isolation, Inrush-Strombegrenzung, Ausgangsstrombegrenzung mit Kurzschlussschutz sowie thermischen Abschaltung mit automatischer Wiederherstellung bei unzureichender Kühlung.

Hauptspezifikationen

• Leistungsangabe: 1000 VA industrieller DC-AC Sinuswechselrichter (24 Vdc-Version auf 750 VA reduziert)
• Ausgang: 115 Vac kontinuierlich @ 60 Hz oder 400 Hz; 230 Vac kontinuierlich @ 50 Hz
• Eingangsspannungen: 24 Vdc (reduziert), 36 Vdc, 48 Vdc, 125 Vdc, 250 Vdc
• EMI: EN55032 Klasse A (Klasse B optional)
• Normen: Entworfen zur Erfüllung von UL458-Äquivalent und EN62368-1
• Kühlung: Konvektionskühlung über Kühlkörperbaugruppe (HSA) mit Lamellen; lüfterloser Betrieb
• Montage: HSA ermöglicht Montage auf unebenen und nicht leitfähigen Oberflächen; kompatibel mit Chassis- oder 19-Zoll-Panelmontage
• Betriebstemperatur (volle Spezifikation): -25°C bis +50°C
• Schutzfunktionen: 1000 Vdc Eingang-zu-Chassis/Output-Isolation; Inrush-Begrenzung; Strombegrenzung und Kurzschlussschutz; thermische Abschaltung mit automatischer Wiederherstellung
• Typischer Wirkungsgrad bei Volllast: ≥ 80%
• Robuste Ausführung; interne Leiterplatten mit Konformalbeschichtung
• Gehäuseabmessungen inklusive HSA: 572 x 150 x 356 mm (B x H x T)

Technische Daten

• Serie: CSI 1K F31-HSA
• Nennleistung: 1000 VA (24 Vdc-Version auf 750 VA reduziert)
• Eingänge: 24 Vdc (reduziert), 36 Vdc, 48 Vdc, 125 Vdc, 250 Vdc
• Ausgänge: 115 Vac @ 60 Hz oder 400 Hz; 230 Vac @ 50 Hz
• Kühlungsmethode: Konvektion über HSA mit Lamellen; lüfterlos
• Montage: kompatibel mit Chassis oder 19-Zoll-Panel; ermöglicht Montage auf thermisch nicht leitfähigen Flächen
• Betriebstemperatur: -25°C bis +50°C (volle Spezifikation)
• Wirkungsgrad: typischerweise ≥ 80% bei Volllast
• Schutzfunktionen: 1000 Vdc Isolation Eingang-zu-Chassis/Output; Inrush-Begrenzung; Strombegrenzung und Kurzschlussschutz; thermische Abschaltung mit automatischer Wiederherstellung
• Normenkonformität: EN55032 Klasse A (Klasse B optional); EN62368-1; UL458-Äquivalent
