DC/AC-Inverter / reiner Sinus CTP 6K-48/600-2X3U7

Sinusfür Industrieanwendungenfür Schwerlastanwendungen

Produktübersicht
Die CTP 6K-48/600-2X3U7 Serie ist ein modularer 6 kVA DC-AC Sinuswechselrichter, der eine dreiphasige kontinuierliche Ausgangsspannung von 600 Vrms (L-L) von einer nominalen 48 Vdc Eingangsspannung (Betriebsbereich 42–60 Vdc) liefert. Die hochfrequente Umwandlung wird mikroprozessorgesteuert und erzeugt eine reine sinusförmige AC-Ausgangsspannung mit umfassenden elektronischen Schutzfunktionen.

Mechanischer Aufbau

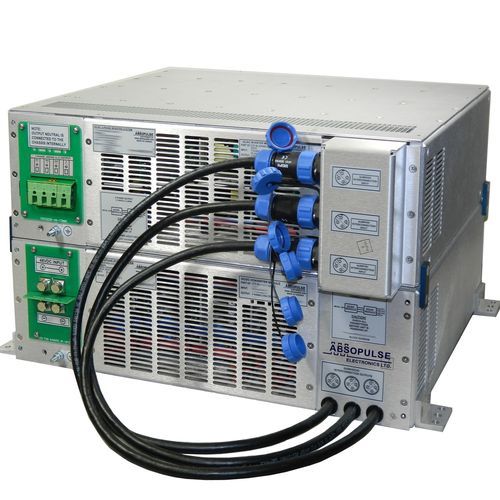

Die Serie besteht aus zwei robusten 3U7-Modulen (2x3U7-Konfiguration) für Chassis- oder 19in-Rack-Einbau. Die Module sind über Kabel und Steckverbinder verbunden. Typische montierte Abmessungen 2x3U7 Chassis (6U): 10.5 x 17 x 15 in (267 x 432 x 382 mm). Für 2x3U7 19in Rack (6U): 10.5 x 19 x 15 in (267 x 483 x 382 mm).

Anwendungen

• Prüfung und Test von dreiphasigen Geräten in Entwicklungslaboren
• Versorgung von motorbetriebenen Systemen, Pumpen, HLK und Kompressoren
• Industrielle und schwere Anwendungen, die dreiphasige Sinusleistung benötigen

EMI, Sicherheit und elektronische Schutzfunktionen
Ein- und Ausgänge sind zur Reduktion leitungsgeführter Störungen gefiltert; die Eingangskonfiguration erfüllt EN 55032 Klasse A mit Margen. Das System ist für die Einhaltung von UL 458 und EN 61010-1 ausgelegt. Eingebaute Schutzfunktionen umfassen Einschaltstrombegrenzung, Verpolungsschutz, 2250 Vdc Isolation Eingang-zu-Gehäuse, Ausgangsstrombegrenzung mit Kurzschlussschutz und thermische Abschaltung mit automatischer Wiederherstellung. Optionale Merkmale: Fernabschaltung/-freigabe und Form C Ausgangsausfall-Alarm.

Kühlung
Hochwertige interne Lüfter stellen den erforderlichen Luftstrom für den Betrieb von 0°C bis +50°C bei voller Spezifikation bereit. Die Luft wird in das Gerät gezogen und an der Anschlussseite abgeführt. Varianten mit erweitertem Temperaturbereich sind verfügbar.

Industrielle AC-Leistungsumwandlung
Als Industrie-/OEM-Gerät zur AC-Leistungsumwandlung konzipiert und gefertigt, deckt die Produktlinie dreiphasige Wechselrichter von einigen hundert VA bis über 10 kVA ab, geeignet für Prüfungen, OEM-Integration und industrielle Anwendungen.

Wichtige Spezifikationen

• Ausgangsleistung: 6.000 VA sinusförmig
• DC-Eingang: 48 Vdc nominal (Betriebsbereich 42–60 Vdc); maximaler Eingangsstrom 171 A
• AC-Ausgang: 600 Vrms L-L, 3-phasig kontinuierlich bei 60 Hz (50 Hz Option verfügbar)
• Alle N-Leitungen intern mit Gehäuse (GND) in Y-Konfiguration verbunden
• EMI: EN 55032 Klasse A mit Margen
• Entwickelt zur Einhaltung von: UL 458, EN 61010-1
• Kühlung: interne Lüfter, Luftansaugung und Abluft an der Anschlussseite
• Betriebstemperatur: 0°C bis +50°C (volle Spezifikation); erweiterte Varianten verfügbar
• Optionen: Ausgangsausfall-Alarm (Form C), Fernabschaltung/-freigabe
• Schutzfunktionen: Einschaltstrombegrenzung, Verpolungsschutz, Ausgangsstrombegrenzung, Kurzschlussschutz, thermische Abschaltung mit automatischer Wiederherstellung
• Typische Effizienz bei Volllast: ~80%
• Mechanische Konfigurationen: 2x3U7 Chassis- und 2x3U7 19in Rack-Montage (montierte Abmessungen oben)
• Isolation: 2250 Vdc Eingang-zu-Gehäuse
