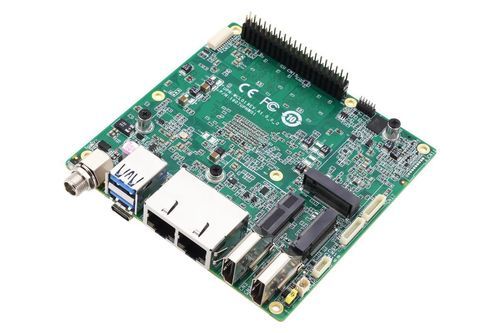

Single-Board-Computer / Intel® Core™ UP Nexus WCL

M.2 Key MM.2M.2 Key E

Überblick
Das UP Nexus WCL (UPN-WCL) ist ein kompaktes Edge-AI-Entwicklerboard für Entwickler und Systemintegratoren. Mit Intel® Core™ Series 3 Prozessoren bietet es hohe Rechenleistung, Onboard-LPDDR5-Speicher, Onboard-UFS-Speicher und mehrere Hochgeschwindigkeits-I/O-Optionen für Inferenz-, Industrie- und Embedded-Anwendungen.

Hauptmerkmale

• Intel® Core™ Prozessoren (Series 3)
• Onboard LPDDR5-Speicher bis 48 GB
• Onboard UFS-Speicher bis 256 GB
• Duale 2,5GbE Ethernet-Ports (Intel® I226-IT)
• USB 3.2 Type-A x2; USB 3.2 Gen 2x2 Type-C x1
• HDMI 2.1 x2; DisplayPort 1.4a über USB Type-C
• 40-poliger GPIO-Header für Sensoren und Peripherie
• RS-232/422/485 über 10-polige Header x2
• M.2-Steckplätze: 2230 E-Key, 2280 M-Key (NVMe), 2242 M-Key
• 12V–24V DC-Eingang für industrielle Spannungsbereiche

Produktbeschreibung
Das UP Nexus WCL stellt eine kompakte Single-Board-Computer-Plattform bereit, die für Edge-AI-Workloads und Embedded-Deployments optimiert ist. Moderne CPU-Architektur und schneller LPDDR5-Speicher ermöglichen effiziente AI-Inferenz und Berechnungen, während UFS-Onboard-Speicher und M.2 NVMe-Unterstützung schnellen lokalen Speicher bieten. Mehrere 2,5GbE-Ports und flexible USB-Anschlüsse —einschließlich Gen2x2 Type-C mit DisplayPort-Unterstützung— erleichtern die Integration von Hochdurchsatznetzwerken und Peripherie. Legacy-Serielleschnittstellen und erweiterte GPIOs machen das Board geeignet für Industrieautomation, Sensorintegration und Systemintegration.

Eigenschaften / Technische Daten

• Modell: UP Nexus WCL (UPN-WCL)
• Prozessorfamilie: Intel® Core™ Series 3 (früher Wildcat Lake)
• Speicher: Onboard LPDDR5 bis 48 GB
• Speicher: Onboard UFS bis 256 GB; M.2 2280 M-Key (NVMe); M.2 2230 E-Key (Wi‑Fi/BT); M.2 2242 M-Key
• Netzwerk: Dual 2,5GbE (Intel® Ethernet Controller I226-IT) x2
• USB: USB 3.2 Type-A x2; USB 3.2 Gen 2x2 Type-C x1 (DP 1.4a über Type-C)
• Display: HDMI 2.1 (TMDS) x2; DisplayPort 1.4a über USB Type-C
• Seriell: RS-232/422/485 über 10-polige Header x2
• Erweiterung / GPIO: 40-poliger GPIO-Header x1
• Stromversorgung: 12V–24V DC-Eingang
• Zielanwendungen: Edge-AI-Entwicklung, Embedded-Systeme, Industrieautomation, Systemintegration
