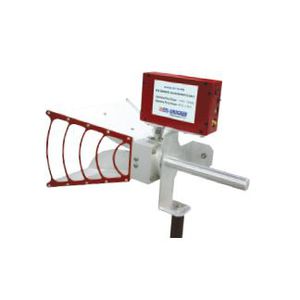

Funkantenne 3164-06

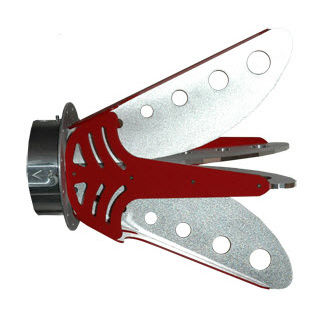

Hornstrahlerkompaktmit gerippter Wellenführung

Das Open Boundary Quad-ridged Horn Antenna Modell 3164-06 von ETS-Lindgren ist ähnlich aufgebaut wie zwei orthogonal zueinander stehende Hohlleiterantennen mit doppeltem Steg. Die überraschend kompakte Größe der Antenne bietet im Vergleich zu geschlossenen Vierring-Hörnern ähnlicher Größe ein besseres Muster und einen höheren Gewinn. Die 3164-06 hat eine außergewöhnliche Bandbreite mit einem Betriebsfrequenzband für optimale Leistung von 300 MHz bis 6 GHz. Zwei orthogonal angeordnete Eingangssignale ermöglichen es dieser Antenne, sowohl linear als auch zirkular polarisierte Messungen über das gesamte Frequenzband zu erzeugen, ohne dass eine manuelle Polarisation erforderlich ist. Wichtigste Merkmale Lineare oder zirkulare Polarisation (mit Hybrid) Kompakte Bauweise Flache Verstärkung für die oberen 2/3 des Bereichs Physikalische Spezifikationen Länge: 51,4 cm (20,24 Zoll) Breite: 50 cm (19.69 in) Höhe: 50 cm (19,69 Zoll) Gewicht: 9,3 kg (20,50 lb) Elektrische Spezifikationen Steckverbinder: SMA-Buchse (2) Polarisationsübergreifende Isolierung: >25 dB Impedanz (nominal): 50 Maximale Dauerleistung: 50 W Abstrahlcharakteristik: Gerichtet Polarisation: Dual linear Produkt-Optionen Kundenspezifische Gehäuse
