Breitbandantenne 3159C
FunkbikonischDipol

Breitbandantenne
Breitbandantenne
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Netz
Funk, Breitband
Typ
Dipol, bikonisch
Frequenz

Max: 100 MHz

Min: 30 MHz

Beschreibung

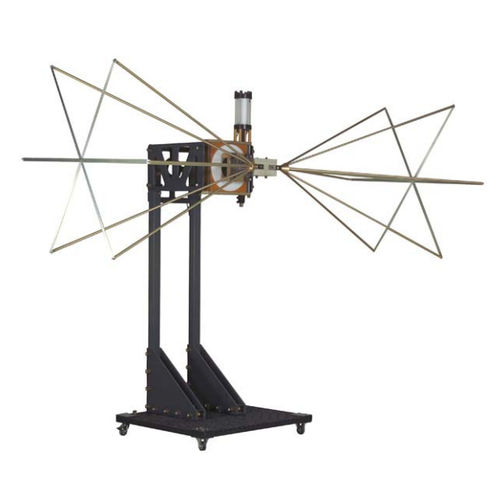

die bikonische Antenne Modell 3159C von ETS-Lindgren ist eine breitbandige, linear polarisierte bikonische Antenne. Die 3159 Bikonische Antenne weist eine große Strahlbreite auf und ist speziell für eine Eingangsleistung von bis zu 10 kW ausgelegt, um eine hohe elektrische Feldstärke über einen großen gleichmäßigen Bereich zu erzeugen. Im Gegensatz zu einer kapazitiv geladenen logarithmisch-periodischen Dipolantenne, die normalerweise in diesem Frequenzbereich verwendet wird, ist der Abstand zwischen Phasenzentrum und Quelle bei niedrigen und hohen Frequenzen gleich. Dies gewährleistet eine hohe Feldstärke bei Frequenzen von nur 30 MHz. Das Design des Modells 3159 nutzt die Vorteile der breiten Abstrahlcharakteristik einer bikonischen Antenne, und das optimierte Design bietet ein niedriges VSWR und eine hohe Strahlungseffizienz. Optional ist ein fahrbarer Sockel erhältlich, mit dem die horizontale und vertikale Antennenpolarisation, die Höhe und der Neigungswinkel eingestellt werden können. Zur Änderung der Polarisation wird ein pneumatischer Zylinder verwendet, der mit einem optionalen Steuergerät ferngesteuert werden kann. Wesentliche Merkmale Bikonische Elemente (je 2) Hochleistungs-Balun für bis zu 15 kW RF-Eingangsleistung Neigungswinkel und Polarisation sind leicht einstellbar (optionaler Standfuß) Montiert auf einem fahrbaren Sockel für einfache Mobilität (optionaler Sockel) Physikalische Spezifikationen Kundenspezifischer Sockel Abmessungen Höhe (hoher Bereich): 2 m (6,56 ft) Höhe des benutzerdefinierten Sockels (niedriger Bereich): 1,6 m (5,25 ft) Länge des Custom Pedestal 120 cm (47.24 in) Custom Pedestal Abmessung Breite 120 cm (47.24 in)

---
