Funkantenne 3106 series

Hornstrahlermit gerippter WellenführungAußenbereich

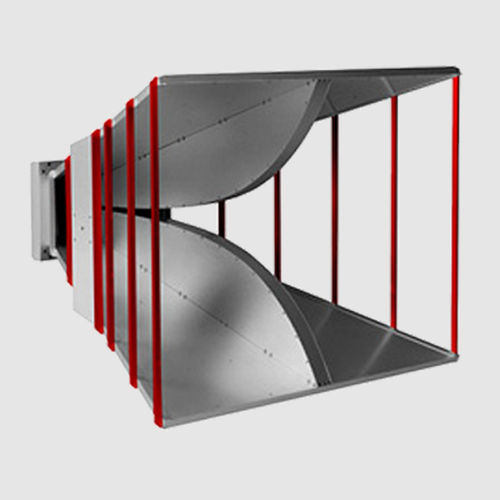

Die 3106B Double-Ridged Guide Antenna von ETS-Lindgren ist besonders effektiv bei der Erzeugung hoher elektromagnetischer Felder mit relativ geringer Eingangsleistung. Die Antenne eignet sich auch für den Empfang von Signalen mit niedrigem Pegel, bei denen hohe Verstärkungseigenschaften erforderlich sind. Trotz ihrer Größe von 93,3 cm (36,7 Zoll) wiegt diese Antenne nur 11,8 kg (26 lb). Eine Buchse vom Typ N sorgt für eine höhere Belastbarkeit, und es sind optionale HF-Anschlüsse erhältlich. Die 3106B Double-Ridged Guide Antenna hat eine gleichmäßige Verstärkung über den gesamten Frequenzbereich und bietet effiziente Leistungsmerkmale und Richtwirkung. Sie kann 1000 W Spitzenleistung und 800 W Dauerleistung aufnehmen. Die aus leichtem, korrosionsbeständigem Aluminium gefertigte 3106B Double-Ridged Guide Antenna wird jahrelang störungsfrei im Innen- und Außenbereich eingesetzt. Hauptmerkmale frequenzbereich von 200 MHz bis 2,5 GHz Zwei Jahre Garantie Gleichmäßige Verstärkung Niedriges VSWR Individuell kalibriert Integrierte Montage Physikalische Spezifikationen Höhe: 72,9 cm (28,70 in) Länge: 97,8 cm (38,50 Zoll) Breite: 93,3 cm (36,7 in) Gewicht: 11,8 kg (26.0 lb) Elektrische Spezifikationen Steckverbinder: Typ N Buchse (Standard) Impedanz (nominal): 50 Ω VSWR: <1,6:1 Abstrahlcharakteristik: Direktional Polarisation: Linear
