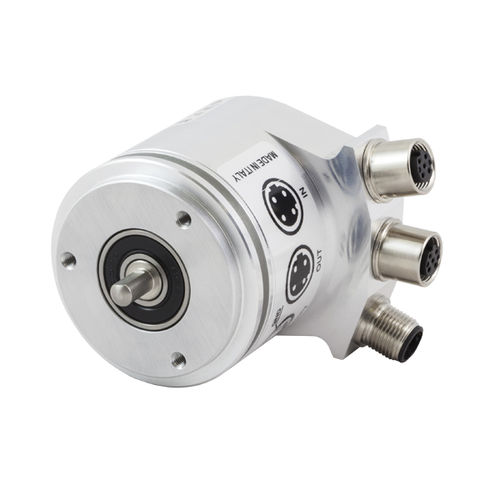

Absoluter Drehgeber MEM-Bus EtherCAT®

MagnetMultiturnEtherCAT

Absolute Drehgeber MEM-BUS EtherCAT entsprechen dem Profil CANopen over EtherCAT (CoE), Cia DS-406. Die auf dem Ethernet-Kommunikationsprotokoll basierende EtherCAT-Schnittstelle ist stabil, flexibel und schnell und eignet sich besonders für die Kommunikation zwischen Steuerungssystemen und Peripheriegeräten, wie E/A-Systemen, Antrieben, Sensoren und Aktoren. Das Funktionsprinzip von EtherCAT - Processing on the fly - ermöglicht eine Echtzeit-Kommunikation zwischen dem Master und den Slave-Geräten; es unterstützt jede Topologie - Linie, Bus, Baum, Stern - und eine flexible Anzahl von Knoten. Reduzierter Verkabelungsaufwand und einfache Konfiguration - jeder Slave wird automatisch angesprochen - vereinfachen die Installationsvorgänge. MEM-Bus-Encoder werden in Multiturn-Ausführung mit 29 Bit Auflösung (8192 Schritte/Umdrehung x 65536 Umdrehungen) geliefert. Es sind verschiedene mechanische Ausführungen erhältlich, um allen Anwendungsanforderungen gerecht zu werden: mit quadratischem Flansch, mit rundem Flansch mit Servokupplung und mit Hohlwelle zur direkten Kupplung an eine Motorwelle; alle Typen bieten verschiedene Optionen für den Wellen-/Lochdurchmesser. Der elektrische Anschluss erfolgt über 3 M12-Steckverbinder. Das robuste Aluminiumgehäuse gewährleistet einen hohen Schutzgrad, so dass es möglich ist, MEM-Bus-Encoder in rauen Industrieumgebungen einzusetzen. Die Drehgeber sind EtherCAT-zugelassen und UL-gelistet. Technische Merkmale: -Geräteprofil CANOpen über EtherCAT® (CoE), CiA DS-406 -Einstellbare Parameter: Zählrichtung - Messschritte/Umdrehung - Gesamtmesslänge - Vorgabewert - Geschwindigkeitsauflösung -Versionen mit rundem Flansch, quadratischem Flansch und Hohlwelle verfügbar -29 Bit Auflösung -IP67
