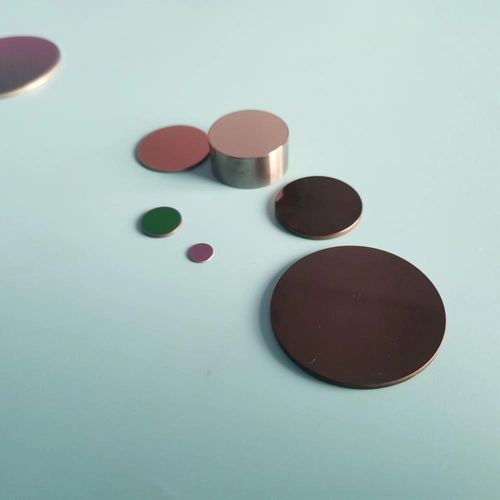

Optisches Fenster / flach / quadratisch ZLY183

GermaniumrundInfrarot

Zoolied bietet Infrarot-Ge-Fenster mit einem Durchmesser von 12,5 mm an, die eine BBAR-Beschichtung mit 3-5μm/3-12μm/8-12μm unterstützen. Germanium, einschließlich Lwir-Ge-Fenster, die üblicherweise in IR-Bildgebungssystemen verwendet werden, haben eine Durchlässigkeit von weniger als 50 % (1,8-14 µm), können aber mit speziellen Antireflexbeschichtungen kundenspezifisch hergestellt werden, um die Durchlässigkeit auf über 100 % zu erhöhen. Zoolied-Einkristall-Ir-Germanium ist ab Lager mit drei Antireflexionsbeschichtungsoptionen erhältlich: 3 - 5μm für Anwendungen im mittleren Infrarot, 3 - 12μm für breitbandige multispektrale Anwendungen oder 8 - 12μm für Wärmebildanwendungen. Aufgrund des hohen Brechungsindex (ca. 4,0 von 2 - 14μm) wird für diese Germanium-Fenster eine Antireflexionsbeschichtung empfohlen, um eine ausreichende Transmission im gewünschten Bereich zu gewährleisten. Germanium neigt zum thermischen Durchgehen, was bedeutet, dass die Transmission mit steigender Temperatur abnimmt. Daher sollten diese Germanium-Fenster bei Temperaturen unter 100 °C verwendet werden. Die hohe Dichte von Germanium (5,33 g/cm3) sollte bei der Entwicklung von gewichtssensiblen Systemen berücksichtigt werden. Die Knoop-Härte von Germanium (780) ist etwa doppelt so hoch wie die von Magnesiumfluorid, was es ideal für Infrarotanwendungen macht, die robuste Optiken erfordern. Die optischen Fenster von Zoolied werden in einer Vielzahl von Substraten angeboten, z. B. Siliziumfenster, N-BK7(H-K9L), Germanium mit Dlc-Beschichtung, ZnSe-Fenster und Ir-Znse-Fenster.
