Keilriemenscheibe

für KabelStahlKunststoff

Übersicht

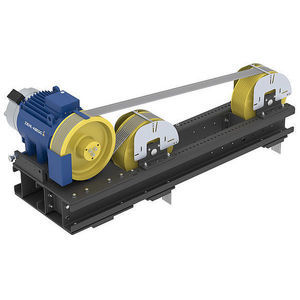

Umlenkrollen, ausgelegt als Kopfrolle im Maschinenrahmen oder als kompakte Umlenkführung in der Welle. Verfügbar in seilfreundlichen Kunststoffvarianten für Tragkabel und in Stahlvarianten für Gurte. Hochwertige Rillenkugellager sorgen für lange Lebensdauer und leisen Lauf.

Produktdaten — Tragkabel

• Durchmesserbereich: 120 mm bis 520 mm
• Seilfreundliche Kunststoffwerkstoffe mit sehr guten Gleiteigenschaften
• Konfigurierbare Felgenbreiten, Rillradien und Rillenanzahl zur Anpassung an das Befestigungsmittel
• Mit geeigneter Achse und Zubehör für einfache Montage lieferbar

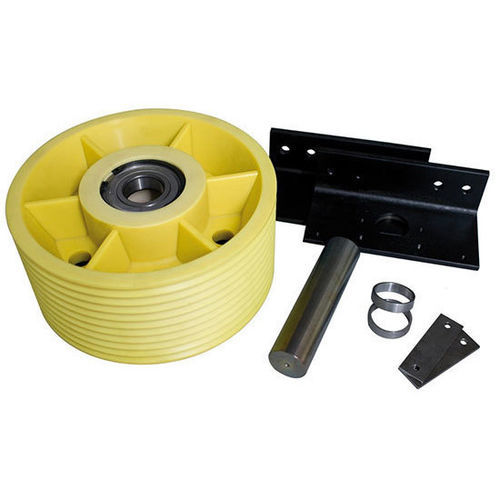

Lieferumfang — Tragkabel

• Kunststoff-Umlenkrolle mit Rillenkugellager inkl. Achse
• Zwei Achssicherungsbleche
• Befestigungsschrauben
• Unterlegscheiben
• Distanzhülsen

Als Option verfügbar

• Zwei Befestigungswinkel

Produktdaten — Gurte
Umlenkrollen für bandförmige Aufhängungen, kompatibel mit ZAtopx. Ausgelegt für einen Rollendurchmesser von 100 mm und eine Bandbreite von 30 mm. Konfigurierbar für 2 bis 5 Gurte. Maximale Achslast: 2,500 kg. Stahlkonstruktion mit Rillenkugellagern für hohe Tragfähigkeit.

Lieferumfang — Gurte

• Achse
• Hülsen
• Stahl-Umlenkrolle mit Rillenkugellagern
• Achssicherungsblech

Technische Spezifikationen

• Durchmesserbereich für Tragkabel: 120 mm bis 520 mm
• Durchmesser für Gurte (ZAtopx-kompatibel): 100 mm
• Materialien: Kunststoffvarianten für Tragkabel; Stahlvariante für Gurte
• Lagerart: Rillenkugellager (hochwertig für lange Lebensdauer und leisen Lauf)
• Konfigurierbare Felgenbreiten, Rillradien und Rillenanzahl
• Bandbreite (Gurte): 30 mm
• Anzahl der Gurte (Gurte): konfigurierbar für 2 bis 5 Gurte
• Maximale Achslast (Gurte): 2,500 kg
• Typische Lieferumfang-Positionen: Achse, Achssicherungsbleche, Hülsen, Befestigungsschrauben, Unterlegscheiben, Distanzhülsen
• Verfügbare Optionen: zwei Befestigungswinkel
