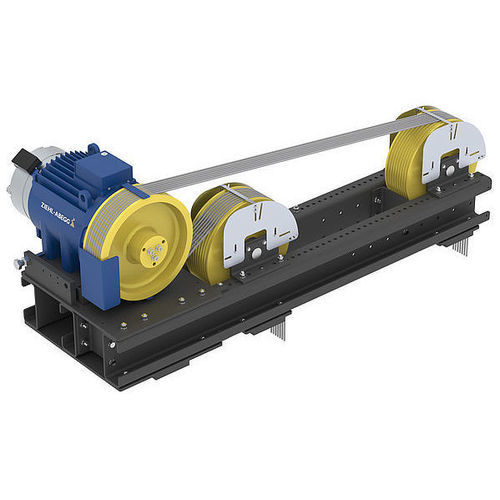

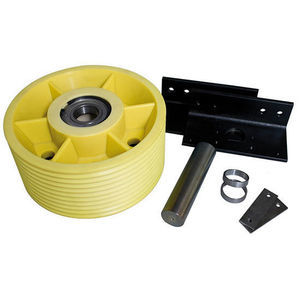

Maschinengestell ZAframe

Übersicht
Von Modernisierungsprojekten bis hin zu Neubau-Lösungen decken die ZAframe Maschinenrahmen von ZIEHL-ABEGG ein breites Spektrum an Aufzugsanwendungen ab. Die Rahmen sind so konzipiert, dass bestehende Deckenöffnungen in Modernisierungsprojekten durch die variable Einstellbarkeit des Seilabstands weiterverwendet werden können. Speziell für ZIEHL-ABEGG Antriebe entwickelte Maschinenrahmen komplettieren das Antriebspaket. Schwingungsdämpfung ist im Lieferumfang enthalten, um einen vibrationsarmen und gleichmäßigen Betrieb zu gewährleisten.

Adapterplatten / Adapterführungen / Motorhalter

• MP400: Adapterplatte für ZAtop SM190.11B – SM200.45E
• MP550: Adapterplatte für ZAtop SM210.60B – SM250.80D
• MP6000: Adapterplatte für ZAtop SM210.70B – SM250.80D
• MP3300: Adapterführungen für ZAtop SM190.11B – SM200.45E
• MH6000B: Motorhalter für ZAtop SM210.70B – SM250.80D

Flachrahmen

• MF2800: Flachrahmen für ZAtop SM190.11B – SM200.30D Aufzugsmotoren; Max. statische Belastung: 2850 kg; Einstellbarkeit des Seilabstands: oberhalb des Durchmessers der Zugscheibe
• MF4000: Flachrahmen für ZAtop SM200.40E – SM200.45E Aufzugsmotoren; Max. statische Belastung: 4000 kg; Einstellbarkeit des Seilabstands: oberhalb des Durchmessers der Zugscheibe
• MF6000: Flachrahmen für ZAtop SM250.45B – SM250.80D Aufzugsmotoren; Max. statische Belastung: 6000 kg; Einstellbarkeit des Seilabstands: oberhalb des Durchmessers der Zugscheibe

Hochrahmen

• MH3000A: Hochrahmen für ZAsyn2 SM500.12 – SM500.16 Aufzugsmotoren; Max. statische Belastung: 3000 kg; Einstellbarkeit des Seilabstands: 490 mm – 850 mm in 20 mm-Schritten
• MH4000: Hochrahmen für ZAtop SM200.15D – SM200.45E Aufzugsmotoren; Max. statische Belastung: 4000 kg; Einstellbarkeit des Seilabstands: 420 mm – 1280 mm in 20 mm-Schritten
• MH6000B: Hochrahmen für ZAtop SM210.70B – SM250.80D Aufzugsmotoren; Max. statische Belastung: 4485 kg – 6000 kg; Einstellbarkeit des Seilabstands: 540 mm – 1320 mm in 20 mm-Schritten

S-wrap Rahmen

• MS4000: S-wrap Rahmen für ZAtop SM200.15D – SM200.45E; Max. statische Belastung: 4000 kg; Einstellbarkeit des Seilabstands: 400 mm – 1200 mm in 40 mm-Schritten
• MS8000B: S-wrap Rahmen für ZAtop SM250.45B – SM250.80D; Max. statische Belastung: bis zu 8050 kg; Einstellbarkeit des Seilabstands: 480 mm – 1440 mm in 40 mm-Schritten

Rahmen für kunststoffummantelte Seile

• MK2850B: Rahmen für den Einsatz kunststoffummantelter Seile für ZAtop SM132.21/BS – SM200.30D; Max. statische Belastung: 2850 kg; Einstellbarkeit des Seilabstands: 420 mm – 1200 mm in 40 mm-Schritten
• MK2850B Retrofit: Rahmen für den Einsatz kunststoffummantelter Seile für ZAtop SM132.21/BS – SM200.23D; Max. statische Belastung: 2850 kg; Einstellbarkeit des Seilabstands: 420 mm – 1200 mm in 40 mm-Schritten
• MK4850A: Rahmen für den Einsatz kunststoffummantelter Seile für ZAtop SM205.40A – SM205.45A; Max. statische Belastung: 4850 kg; Einstellbarkeit des Seilabstands: 540 mm – 1280 mm in 40 mm-Schritten

Zusätzliche Hinweise

• Verschiedene Maschinenrahmen-Designs sind verfügbar, um unterschiedliche Anforderungen zu erfüllen: S-wrap, Hochrahmen für Stahllitzen, Ausführungen für kunststoffummantelte Litzen und Flachrahmen.
• Die Rahmen sind so ausgelegt, dass vorhandene Deckenöffnungen in Modernisierungsprojekten durch variable Seilabstände nutzbar bleiben.
• Schwingungsdämpfung ist im Lieferumfang enthalten, um einen vibrationsarmen und gleichmäßigen Betrieb sicherzustellen.
• Die Maschinenrahmen wurden entwickelt, um ZIEHL-ABEGG Aufzugsantriebe zu ergänzen und das Antriebspaket zu vervollständigen.

Technische Daten

• Serienname: ZAframe
• Verfügbare Typen: Adapterplatten / Adapterführungen / Motorhalter; Flachrahmen (MF2800, MF4000, MF6000); Hochrahmen (MH3000A, MH4000, MH6000B); S-wrap Rahmen (MS4000, MS8000B); Rahmen für kunststoffummantelte Seile (MK2850B, MK2850B Retrofit, MK4850A)
• Max. statische Belastungsbereich: von 2850 kg bis 8050 kg je nach Modell
• Einstellbarkeit des Seilabstands: modellabhängig (Beispiele: 490–850 mm in 20 mm-Schritten; 420–1280 mm in 20 mm-Schritten; 400–1200 mm in 40 mm-Schritten; 480–1440 mm in 40 mm-Schritten)
• Enthalten: Schwingungsdämpfung (Lieferumfang)
• Anwendung: Modernisierungsprojekte und Neubauten; kompatibel mit ZIEHL-ABEGG Aufzugsmaschinen und -antrieben
