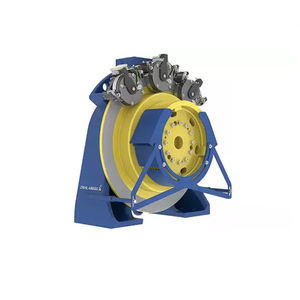

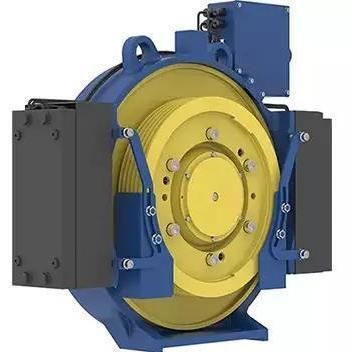

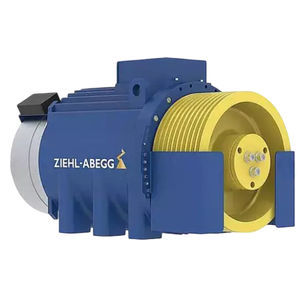

Synchronmotor ZAdisc

400 Vmit BremseTraktion

Präsentation
Die ZAdisc-Aufzugsmaschine ersetzt die Originalmaschine im 1:1-Austausch. Die Triebscheibe ist für das vorhandene Seil vorbereitet. Durch die Nutzung des vorhandenen Befestigungselements und der Spannklemme sind keine umfassenden Modifikationen an den Führungsbahnen erforderlich. Die sehr flache Bauweise des ZAdisc optimiert die Schachtdimensionen. Das zweistufige Modernisierungskonzept RETROFITBLUE ermöglicht den Übergang von Originalersatzteilen zu auf dem freien Markt verfügbaren ZIEHL-ABEGG-Komponenten. Die Montage des ZAdyn4CS-Frequenzumrichters (Schritt 1) und der Austausch der alten Aufzugsmaschine gegen einen ZAdisc (Schritt 2) schaffen ein modernes Aufzugssystem mit deutlich verbesserten Leistungsdaten und Fahrkomfort.

Merkmale & Besonderheiten
Getriebeloser, permanent erregter Synchronantrieb für Seilaufzüge mit Triebscheibe ohne Maschinenraum. Kompakte Bauform und Montage des Antriebs auf den Führungsbahnen ermöglichen optimale Schachtdimensionen. Die zugelassene Bremse kann als Schutzeinrichtung dienen, um eine übermäßige Steiggeschwindigkeit zu verhindern und ein unbeabsichtigtes Fahrzeugverhalten zu vermeiden.

Einsatzbereiche

• Nutzlasten bis 1.125 kg
• Geschwindigkeiten bis 2,5 m/s
• Triebscheibendurchmesser: 400 mm und 480 mm
• Modernisierung und Neuinstallation von Systemen mit Scheibenläufermotoren

ZAdisc-Varianten
SL506

• Nutzlast: bis 675 kg (2:1)
• Geschwindigkeit: bis 1,6 m/s
• Achsbelastung: bis 1.800 kg
• Triebscheibe: 400 mm
• Einbautiefe < 200 mm
• Induktive Näherungssensoren (optional)
• Montagehalterung

SL510

• Nutzlast: bis 1.125 kg (2:1)
• Geschwindigkeit: bis 2,5 m/s
• Achsbelastung: bis 2.400 kg
• Triebscheibe: 480 mm
• Einbautiefe < 200 mm
• Induktive Näherungssensoren (optional)
• Montagehalterung

Eigenschaften / technische Daten

• Antriebsart: getriebeloser Synchronmotor mit permanenterregung
• 1:1-Austausch der Originalmaschinen; Triebscheibe für vorhandenes Seil vorbereitet
• Kompakte Einbautiefe: < 200 mm
• Verfügbare Triebscheiben: 400 mm (SL506) und 480 mm (SL510)
• Nutzlasten: SL506 bis 675 kg (2:1), SL510 bis 1.125 kg (2:1)
• Nenn­geschwindigkeiten: SL506 bis 1,6 m/s, SL510 bis 2,5 m/s
• Achsbelastungen: SL506 bis 1.800 kg, SL510 bis 2.400 kg
• Optionen: induktive Näherungssensoren, Montagehalterungen
• Modernisierungskompatibilität: RETROFITBLUE-Konzept und Integration der Umrichter ZAdyn4C / ZAdyn4CS
• Zugelassene Bremse nutzbar als Schutzeinrichtung
