Kabel-Antriebseinheit ZAtop
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Merkmal
- Kabel
Beschreibung
Überblick
Eigenschaften & Besonderheiten
Anwendungen und Einsatzgebiete
Ausführungen des ZAtop (modellbezogene Kernangaben)
SM132/A
SM132/B
SM180
SM190
SM200
SM205
SM210
SM250
SM315
Technische Daten / Spezifikationen

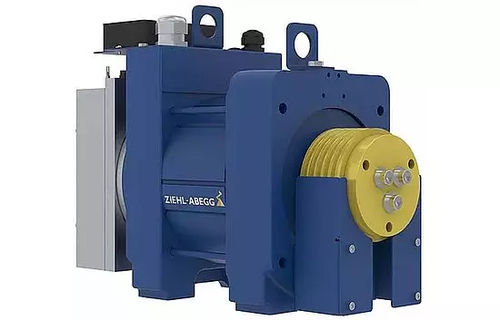

- ZAtop ist ein permanentmagneterregter, getriebeloser Aufzugsantrieb für Treibscheiben-Seilaufzüge. Er verbindet kompakte Einbaumaße mit angepasster Motor- und Regelungstechnik, um den Energieverbrauch über den Lebenszyklus zu reduzieren und den Platzbedarf bei Aufzügen mit oder ohne Maschinenraum zu minimieren.
Eigenschaften & Besonderheiten
- Permanentmagneterregter, getriebeloser Synchronantrieb für Treibscheiben-Seilaufzüge
- Kompakte Bauform, geeignet für Aufzüge mit oder ohne Maschinenraum
- Baumustergeprüfte Bremse kann in Schutzeinrichtungen gegen Übergeschwindigkeit und unbeabsichtigte Bewegung integriert werden
- Hohe Energieeffizienz und geräuscharmes Laufverhalten
- Optionen je nach Ausführung: mechanische Bremslüftung/-freigabe, Fremdbelüftung für erhöhte Einschaltdauer, induktive Näherungsschalter, verschiedene Encoder-Optionen (EnDat, SSI, BISS C, SinCos)
Anwendungen und Einsatzgebiete
- Nutzlasten bis 6.500 kg je nach Modell
- Geschwindigkeiten bis 4,0 m/s je nach Modell
- Treibscheibendurchmesser von 120 mm bis 640 mm
Ausführungen des ZAtop (modellbezogene Kernangaben)
SM132/A
- Nutzlast: bis 1.050 kg (2:1)
- Geschwindigkeit: bis 1,6 m/s
- Achslast: bis 1.700 kg
- Einbaubreite: 210 mm
- Treibscheibe: 120 mm oder 160 mm
- Optional: mechanische Bremslüftung, induktive Näherungsschalter
SM132/B
- Nutzlast: bis 1.050 kg (2:1)
- Geschwindigkeit: bis 2,5 m/s
- Achslast: bis 2.400 kg
- Einbaubreite: 210 mm
- Treibscheibe: 120 mm bis 200 mm
- Optional: mechanische Bremslüftung, induktive Näherungsschalter
SM180
- Nutzlast: bis 1.275 kg (2:1)
- Geschwindigkeit: bis 1,6 m/s
- Achslast: bis 2.500 kg
- Einbaubreite: 256 mm
- Treibscheibe: 160 mm bis 240 mm
- Optional: induktive Näherungsschalter, mechanische Bremsfreigabe, Fremdbelüftung für erhöhte Einschaltdauer
SM190
- Nutzlast: bis 1.200 kg (2:1)
- Geschwindigkeit: bis 1,6 m/s
- Achslast: bis 2.400 kg
- Einbaubreite: 320 mm
- Treibscheibe: 200 mm oder 240 mm
- Optional: Fremdbelüftung für erhöhte Einschaltdauer
SM200
- Nutzlast: bis 2.000 kg (2:1)
- Geschwindigkeit: bis 3,0 m/s
- Achslast: bis 3.600 kg
- Einbaubreite: 320 mm
- Treibscheiben: 160 mm bis 500 mm
- Optional: mechanische Bremslüftung, Fremdbelüftung für erhöhte Einschaltdauer
SM205
- Nutzlast: bis 1.050 kg (1:1)
- Geschwindigkeit: bis 2,0 m/s
- Achslast: bis 4.800 kg
- Einbaubreite: 345 mm
- Treibscheibe: 160 mm oder 200 mm
- Optional: mechanische Bremslüftung, Fremdbelüftung, induktive Näherungsschalter
SM210
- Nutzlast: bis 2.500 kg (2:1)
- Geschwindigkeit: bis 3,0 m/s
- Achslast: bis 4.500 kg
- Einbaubreite: 340 mm
- Treibscheibe: 240 mm bis 520 mm
- Optional: mechanische Bremslüftung, Fremdbelüftung, induktive Näherungsschalter
SM250
- Nutzlastvarianten: 1.800 kg (1:1) / 3.500 kg (2:1) / 6.500 kg (4:1)
- Geschwindigkeit: bis 4,0 m/s
- Achslast: bis 13.000 kg
- Einbaubreite: max. 794 mm (SM250.100C)
- Treibscheibe: 320 mm bis 640 mm
- Optional: mechanische Bremslüftung, Fremdbelüftung, induktive Näherungsschalter
SM315
- Nutzlast: 5.000 kg (2:1)
- Geschwindigkeit: bis 2,5 m/s
- Achslast: bis 13.000 kg
- Einbaubreite: max. 1.108 mm (SM315.100A)
- Treibscheibe: 520 mm oder 640 mm
- Optional: mechanische Bremslüftung, Fremdbelüftung, induktive Näherungsschalter
Technische Daten / Spezifikationen
- Antriebstyp: permanentmagneterregter, getriebeloser Synchronmotor für Treibscheiben-Aufzüge
- Design: kompakt, geeignet für Anlagen mit oder ohne Maschinenraum
- Bremse: baumustergeprüft und einsetzbar in Schutzeinrichtungen gegen Übergeschwindigkeit/unbeabsichtigte Bewegung
- Unterstützte Encoder: EnDat, SSI, BISS C, SinCos
- Übliche Optionen: mechanische Bremslüftung/-freigabe, Fremdbelüftung, induktive Näherungsschalter, verschiedene Encoder- und Bremsaktivierungsvarianten
- Leistungsbereich der Serie: Nutzlasten ca. 1.050 kg bis 6.500 kg, Geschwindigkeiten bis 4,0 m/s, Treibscheibendurchmesser 120–640 mm
