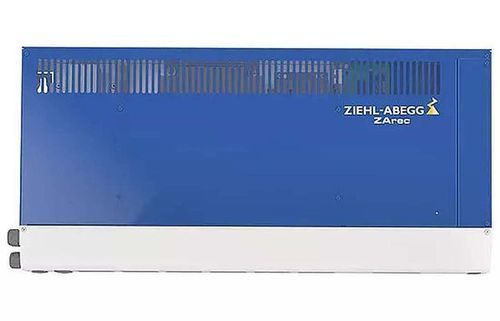

Energieregenerator für Stromnetz ZArec4C

kompaktfür Stromnetz

Überblick
Die Rückspeiseeinheit ZArec4C bereitet die beim Aufzugsbetrieb entstehende generatorische Energie auf und speist sie ins Versorgungsnetz zurück. Das extrem flache Design ermöglicht die Wandmontage im Maschinenraum oder im Schacht und ist auf die kurzzeitigen, hochdynamischen Rückspeisezyklen typischer Aufzugsanlagen ausgelegt.

Hauptmerkmale

• Rekuperation der erzeugten Energie und Rückspeisung ins Netz zur Verbesserung der Energieeffizienz
• Spezifisch entwickelt für kurzzeitigen, hochdynamischen Rückspeisebetrieb
• Sinusförmige Rückspeiseleistung durch integrierte EMV‑Komponenten (geringe Verzerrung)
• Extrem flaches / ultra‑schlankes Design für Wandmontage im Maschinenraum oder Schacht
• Verzerrungsfaktor THD < 5 %
• Kein zusätzlicher Bremswiderstand für Evakuierungsfahrten erforderlich

Anwendungen

• Seilaufzüge mit Asynchron‑ oder Synchronmotoren
• Wandmontage oberhalb der Schachttüren oder zwischen den Führungsschienen je nach Version
• Installation im Maschinenraum oder Schacht bei beengten Platzverhältnissen
• Typische Umrichterkompatibilität: Frequenzumrichter bis 32 A

Versionen der ZArec

• ZArec4C 013
  • Perfekt für Montage oberhalb der Schachttüren
  • Rückspeiseleistung: 5 kW
  • Abführbare Leistung bis 13 kW
• ZArec4C 026
  • Perfekt für Montage zwischen den Führungsschienen
  • Rückspeiseleistung: 10 kW
  • Abführbare Leistung bis 26 kW
• ZArec4C 039
  • Perfekt für Montage zwischen den Führungsschienen
  • Rückspeiseleistung: 15 kW
  • Abführbare Leistung bis 39 kW

Technische Daten

• Produktfamilie: ZArec (ZArec4C‑Serie)
• Vorgesehene Anwendung: Aufzugsanlagen (Seilaufzüge)
• Konstruktion: extrem flach / ultra‑schlank für Wandmontage im Maschinenraum oder Schacht
• Rückspeiseleistung (je Version): 5 kW (ZArec4C 013), 10 kW (ZArec4C 026), 15 kW (ZArec4C 039)
• Abführbare Leistung (je Version): bis 13 kW (ZArec4C 013), bis 26 kW (ZArec4C 026), bis 39 kW (ZArec4C 039)
• Regenerationscharakteristik: sinusförmige Rückspeiseleistung über integrierte EMV‑Komponenten
• Verzerrungsfaktor THD: < 5 %
• Betrieb: entwickelt für kurzzeitigen, hochdynamischen Rückspeisebetrieb
• Evakuierung: kein zusätzlicher Bremswiderstand erforderlich für Evakuierungsfahrten
