Synchron-Frequenzumrichter ZAdyn

Asynchronfür Schalttafelwandmontiert

Übersicht
Mit den Frequenzumrichtern der Baureihe ZAdyn, die exklusiv für die Aufzugstechnik entwickelt wurden, lassen sich die Drehzahlen von Aufzugsantrieben komfortabel und exakt regeln. Die unterschiedlichen Gehäusevarianten und die kompakte Bauweise ermöglichen sowohl die Schaltschrank- als auch die Wandmontage im Maschinenraum oder Aufzugsschacht. ZAdyn-Frequenzumrichter bieten hohen Fahrkomfort und präzise Haltegenauigkeit für seilbetriebene Aufzüge mit synchronen oder asynchronen Motoren. Speziell auf die Aufzugstechnik abgestimmte Software ermöglicht eine intuitive Bedienung und schnelle Inbetriebnahme. Die Vielzahl integrierter Schnittstellen erleichtert die Anbindung an die Aufzugssteuerung.

Eigenschaften & Besonderheiten

• Explizit für Aufzugsanwendungen entwickelt, um hohen Fahrkomfort und präzise Nivelliergenauigkeit sicherzustellen.
• Betreibt Synchron- und Asynchronmotoren über einen großen Leistungsbereich (4,6 kW bis 110,0 kW).
• Kompakte Gehäusevarianten für Schaltschrank- oder Wandmontage im Maschinenraum bzw. im Schacht.
• Aufzugsspezifische Software für intuitive Bedienung und schnelle Inbetriebnahme.
• Vielzahl integrierter Schnittstellen für einfache Verbindung zur Aufzugssteuerung (programmierbare I/Os, DCP, CANopen-LIFT).
• Integrierte Safe Torque Off (STO) Sicherheitsfunktion gemäß IEC 61800-5-2 (SIL 3), erfüllt EN 81-20.
• Integrierte Netzeingangsfilter und Netzdrosseln entsprechend den aufzugspezifischen EMV-Normen EN 12015 und EN 12016.
• Integrierter Kurzschlussschutz für Motorwicklungen (abhängig von der Version).
• Standby-Modus über digitalen Eingang reduziert den Energieverbrauch um bis zu 75 %.

Bestellung, Lagerung, Inbetriebnahme

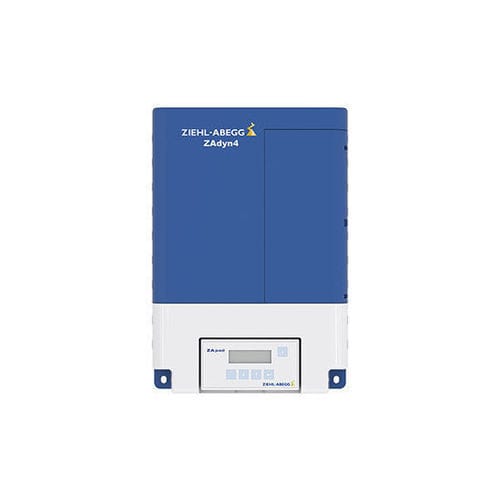

Sämtliche Schnittstellen zum Anschluss der Aufzugssteuerung und der Drehgeber sind bereits im ZAdyn integriert. Dadurch entfallen optionale Schnittstellenkarten bei der Bestellung. Das externe Bedienterminal ZApad bietet eine übersichtliche, einfache Menüstruktur für intuitive Bedienung und unkomplizierte Inbetriebnahme.

Sicherheit & Geräusch
Die integrierte STO-Funktion verhindert Schaltgeräusche von Motorstromkreis-Kontaktoren, sodass die Geräte auch in geräuschempfindlichen Gebäudebereichen installiert werden können. Die STO-Implementierung erfüllt die relevanten Sicherheitsanforderungen für Aufzüge.

Überwachungsfunktionen (Aufzugsrichtlinie 2014/33/EU)

• Richtungswechselzähler für Aufzüge mit Seilen oder Bändern mit Kunststoffummantelung.
• Selbstüberwachung der Motorbremse als Element zum Schutz vor unbeabsichtigter Wagenbewegung.
• Selbstüberwachung der Motorbremse als Teil der Schutzeinrichtung gegen Übergeschwindigkeit beim Aufwärtsfahren.

Evakuierung / Stromversorgung
Evakuierungsfahrten sind mit einer unterbrechungsfreien Stromversorgung (USV) 1~230 VAC oder batteriebasierten Versorgungen möglich. Wichtige Daten können bei Verwendung synchroner Motoren im absoluten Encoder des Motors gespeichert werden, um Daten zu sichern.

Energierückgewinnung / Effizienz
Der Standby-Modus reduziert den Energieverbrauch um bis zu 75 %. In stark genutzten Anlagen ermöglichen ZArec4C Rückspeiseeinheiten die Rückführung regenerierter Energie in die Versorgung.

EMV
Passende Netzeingangsfilter und Netzdrosseln erfüllen die aufzugspezifischen EMV-Normen EN 12015 und EN 12016.

Anwendungen und Einsatzbereiche

• Seilaufzüge mit asynchronen oder synchronen Motoren.
• Maximale Geschwindigkeit: bis zu 10 m/s.
• Nennstrombereich: 11 A – 220 A (modellabhängig).
• Leistungsbereich: 4,6 kW – 110 kW.

Versionen der ZAdyn

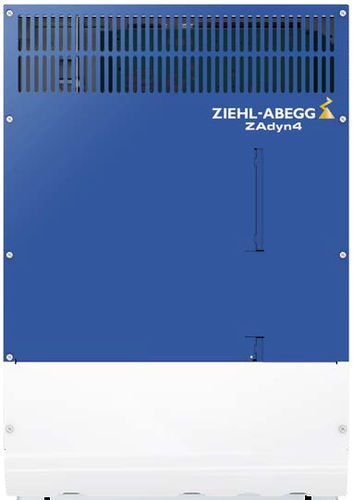

• ZAdyn4C: Frequenzumrichter zur Wandmontage; Nennstrom 11 A – 74 A; Nennleistung 4,6 kW – 37 kW; STO (IEC 61800-5-2 SIL 3); integrierte Netzdrossel und Netzeingangsfilter; integrierter Kurzschlussschutz der Motorwicklungen; programmierbare I/Os; unterstützt DCP und CANopen-LIFT.
• ZAdynpro: Frequenzumrichter zur Schaltschrankmontage; Nennstrom 11 A – 74 A; Nennleistung 4,6 kW – 37 kW; STO (IEC 61800-5-2 SIL 3); integrierter Netzeingangsfilter; externe Netzdrossel; programmierbare I/Os; unterstützt DCP und CANopen-LIFT.
• ZAdyn4Bplus: Frequenzumrichter zur Schaltschrankmontage; Nennstrom 110 A – 220 A; Nennleistung 55 kW – 110 kW; STO (IEC 61800-5-2 SIL 3); integrierter Kurzschlussschutz der Motorwicklungen; externer Netzeingangsfilter und Netzdrossel; programmierbare I/Os; unterstützt DCP und CANopen-LIFT.

Technische Daten / Spezifikationen

• Serie: ZAdyn (Familie von Frequenzumrichtern für Aufzugsanwendungen).
• Leistungsbereich: 4,6 kW – 110 kW (modellabhängig).
• Nennstrom: verfügbar von 11 A bis 220 A (modellabhängig).
• Maximale unterstützte Geschwindigkeit: bis zu 10 m/s.
• Sicherheit: STO gemäß IEC 61800-5-2 (SIL 3) konform zu EN 81-20.
• Integrierte EMV-Maßnahmen: Netzeingangsfilter und Netzdrosseln gemäß EN 12015 / EN 12016.
• Schnittstellen / Kommunikation: programmierbare I/Os, DCP, CANopen-LIFT.
• Encoder: unterstützt absolute Encoder (EnDat / SSI / BiSS C / SinCos) für Synchronmotoren.
• Energiefunktionen: Standby-Modus (Reduktion des Verbrauchs bis zu ~75 %); optionale ZArec4C Rückspeiseeinheiten für regenerative Rückführung.
• Evakuierungsfähigkeit: kompatibel mit USV 1~230 VAC und batteriebasierten Versorgungslösungen.
• Optionen je nach Version: Netzdrossel, Netzeingangsfilter, Kurzschlussschutz der Motorwicklungen; externe Filter/Drosseln für größere Modelle.
