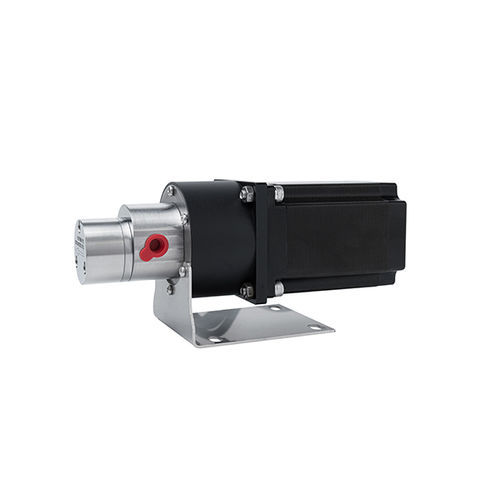

Schrägverzahnte Pumpe MPC010

für Chemikalienfür Schmiermittelschrittmotorgesteuert

Übersicht
Die Mikro-Magnetgetriebene Zahnradpumpe MPC010 wird von einem Schrittmotor 57 angetrieben und ist für präzise Dosierung bei niedrigen Durchflussraten (typisch 10–700 ml/min) und anwendungsabhängigen Drücken (0,5–20 bar) ausgelegt. Die magnetische Kupplung und die statische O‑Ring‑Dichtung isolieren das Fördermedium und verhindern Leckagen, was den Einsatz mit empfindlichen oder gefährlichen Flüssigkeiten erlaubt.

Hauptmerkmale

• Pulsfreie, genaue Förderung
  Helical‑Zahnradgeometrie und Schrittmotorsteuerung liefern kontinuierliche, hochreproduzierbare Volumenförderung mit Motor­genauerigkeit von etwa ±0,5 %.
• Hohe Vakuum‑Saugfähigkeit
  Stabile Förderung und leistungsfähige Druckförderung auch bei niedrigviskosen Flüssigkeiten mit zuverlässiger Saugwirkung.
• Keine Leckagen
  Magnetische Kupplung mit statischer O‑Ring‑Abdichtung stellt sicher, dass das Fördermedium vom Umfeld getrennt bleibt.
• Kleiner Durchfluss, hohe Präzision
  Niedriges Hubvolumen pro Umdrehung (0.28 ml/U) und präzise Schrittsteuerung ermöglichen exakte Positionierung und wiederholbare Dosierung.
• Geringe Geräuschentwicklung
  Magnetische Drehmomentübertragung vermeidet mechanischen Kontakt; die Verzahnung der Schrägzahnräder reduziert Reibung, Stoß und Vibration.

Anwendung / Beschreibung
Die MPC010 wird von einem Schrittmotor 57 angetrieben, dessen Welle mit dem äußeren Magnetring des REPM gekoppelt ist, um das magnetische Zahnradgetriebe zu bewegen. Schnelles Start/Stopp/Umkehr‑Ansprechverhalten, minimale Schritt‑zu‑Schritt‑Fehlerakkumulation und feine Positionierbarkeit machen die Pumpe geeignet für Labor‑Dosierung, analytische Systeme, Tinten/Chemikalien‑Dosierung, Kleinserien‑Schmierung und andere industrielle Anwendungen mit geringem Durchfluss und hoher Präzision.

Modellspezifikation (Codeaufgliederung)
Pumpenserie (Position 1): MPC — PTFE‑Dichtung
Modell/Verschiebung (Position 2): 010: 0.28 ml/U; max. Durchfluss bis 1 L/min
Pumpengehäuse (Position 3): A: 304; B: 316L; C: PPS; andere Werkstoffe anpassbar
Zahnrad / Welle (Position 4): A: PEEK‑Zahnrad + 316L‑Welle; B: PEEK‑Zahnrad + Keramik‑Welle; weitere Optionen verfügbar
Ein-/Ausgangsgewinde (Position 5): A: G1/8; B: G1/4; weitere Gewindeoptionen
Motor (Position 6): C: SM (Schrittmotor)
Spannung (Position 7): 24V
Leistung (Position 8): / (nicht spezifiziert)

Technische Parameter
Modell: MPC010BAAC24V/
Mediumviskosität: 0–1000 cP
Mediumtemperatur: -40°C bis 100°C
Druckdifferenz (Beispiel): 3 Bar (variantenabhängig)
Ansaug‑Vakuumniveau: bis -0,85 Bar
Motortyp: 57SM (Schrittmotor)
Motordrehzahl: 100–800 rpm

Leistung & Dokumentation
Leistungskennlinien, Durchfluss/Druck‑Diagramme sowie Maß‑/Explosionszeichnungen stehen auf der Produktseite als herunterladbare Abbildungen und Datenblätter zur Verfügung.

Technische Spezifikationen

• Verschiebung: 0.28 ml/U (MPC010)
• Empfohlenes Durchflussbereich: 10–700 ml/min; max. Modell‑Durchfluss bis 1 L/min
• Druckfähigkeit: geeignet für 0,5–20 bar je nach Konfiguration; Beispielvariante 3 Bar
• Max. Mediumviskosität: bis 1000 cP
• Mediumtemperaturbereich: -40°C bis 100°C
• Ansaugfähigkeit: bis -0,85 Bar
• Motor: 57 Schrittmotor (57SM), Drehzahlbereich 100–800 rpm
• Gehäusematerialien: 304 (A), 316L (B), PPS (C)
• Zahnrad/Wellen‑Optionen: PEEK‑Zahnrad mit 316L‑ oder Keramikwelle
• Ein-/Ausgangsgewinde: G1/8 (A) oder G1/4 (B)
