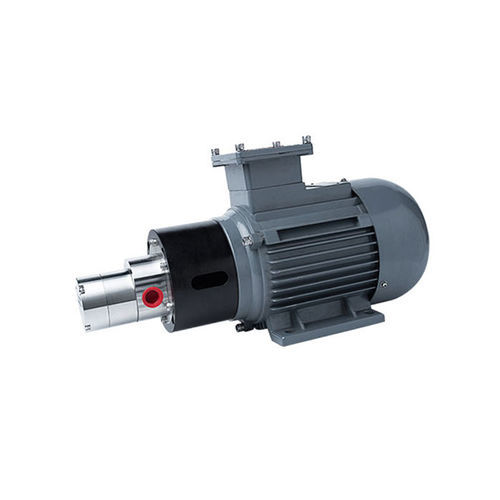

Zahnradpumpe MPB150

für Mineralölfür Kohlenwasserstoffefür Heizöl

Produktübersicht
Die MPB150 magnetgekoppelte Zahnradmikropumpe wird von einem explosionsgeschützten Asynchron‑AC‑Motor angetrieben. Förderleistung 10–15 L/min, Auslassdruck 0,5–8 bar und Nennverdrängung 5,4 ml/Umdrehung. Entwickelt für auslaufsicheren Transport brennbarer Flüssigkeiten und häufiges Start/Stopp‑Betrieb.

Kernaussagen
Die MPB150 verwendet einen explosionsgeschützten Asynchron‑AC‑Motor. Die Motorwelle ist mit dem äußeren Magnetkreis (REPM) verbunden, um die Zahnräder anzutreiben. Betriebseigenschaften: gleichbleibende Drehzahl, hohes Drehmoment, stabiler Lauf und lange Lebensdauer. Der explosionsgeschützte AC‑Motor ist geeignet für Anwendungen in der Erdölindustrie, Öl‑ und Kraftstofftransport sowie anderen brennbaren Flüssigkeitstransfers.

Merkmale

• Keine Pulsation: Zahnräder sorgen für kontinuierliche und präzise Förderleistung.
• Hohe Saugleistung: stabile Förderdruckhaltung und geeignete Hochdruckförderung für niedrigviskose Flüssigkeiten.
• Keine Leckage: magnetische Kupplung und statische O‑Ring‑Dichtung isolieren das Medium im Pumpeninneren.
• Einfache Bedienung: Drehstrom‑Asynchronmotoren ermöglichen schnelle Starts und sind für häufiges Schalten geeignet.
• Hohe Energieeffizienz: Drehstrom‑Asynchronmotoren reduzieren den Energieverbrauch und die Betriebskosten.

MODELLE UND VARIANTEN MICRO GEAR PUMP
Modell: MPB 150 B A D F 220V 550W
Positionskennzeichen: 1 2 3 4 5 6 7 8
Pumpenserie: MPB — Gummierter O‑Ring‑Dichtung
Modell / Verdrängung: 150 — 5,4 ml/Umdrehung; Max. Förderleistung: 15 L/min
Pumpengehäuse: A: 304; B: 316L; weitere kundenspezifische Optionen
Zahnrad / Welle: A: PEEK‑Zahnrad + 316L‑Welle; B: PEEK‑Zahnrad + Keramik‑Welle; weitere Optionen möglich
Einlass/Auslass Gewinde: D: G1/2; E: weitere kundenspezifische Optionen
Motoroptionen: A: BL (DC bürstenlos); B: DC (DC mit Bürsten); D: SVCA (Servo); E: ACIM (3‑Phasen Asynchron); F: ACIMB (explosionsgeschützt 3‑Phasen AC); G: BLB (explosionsgeschützte bürstenlose DC)
Spannung: 220 V / 380 V
Leistung: 550 W / 750 W

Technische Parameter MICRO GEAR PUMP
Modellbeispiel: MPB150BADF220V550W
Viskosität des Mediums: 0–3000 cps
Medientemperatur: -40 °C bis 100 °C (Vorsicht über 70 °C)
Maximale Druckdifferenz: 8 bar
Ansaugleerlauf: -0,85 bar
Motor (Beispiel): 550 W ACIMB (explosionsgeschützte Variante gezeigt)
Motordrehzahl: 0–2800 rpm

Eigenschaften / Technische Spezifikationen

• Handelsmodell: MPB150
• Pumpentyp: magnetgekoppelte Zahnradpumpe (Mikrozahnradpumpe)
• Verdrängung: 5,4 ml/Umdrehung
• Maximale Förderleistung: bis zu 15 L/min
• Auslassdruckbereich: bis zu 8 bar (typisch 0,5–8 bar)
• Ansaugfähigkeit: bis -0,85 bar
• Geeigneter Viskositätsbereich: 0–3000 cps
• Betriebstemperaturbereich: -40 °C bis 100 °C (Vorsicht über 70 °C)
• Pumpengehäusematerialien: Edelstahl 304 oder 316L (B = 316L)
• Zahnrad/Wellen‑Optionen: PEEK‑Zahnrad + 316L‑Welle; PEEK‑Zahnrad + Keramik‑Welle; weitere Anpassungen möglich
• Dichtung: magnetische Kupplung mit statischem O‑Ring (für auslaufsicheren Betrieb konzipiert)
• Einlass/Auslass Gewinde: G1/2 (D), weitere Optionen möglich
• Motorvarianten: DC bürstenlos, DC mit Bürsten, Servo, 3‑Phasen AC‑Induktion, explosionsgeschützte 3‑Phasen AC, explosionsgeschütztes bürstenloses DC
• Spannungsoptionen: 220 V / 380 V
• Leistungsoptionen: 550 W / 750 W (Beispiel verwendet 550 W explosionsgeschützt)
• Motordrehzahlbereich: bis ~2800 rpm je nach Konfiguration
• Typische Anwendungen: Erdöl, Öl‑ und Kraftstofftransporte und andere brennbare Flüssigkeitstransfers, die auslaufsicheren, explosionsgeschützten Betrieb erfordern
