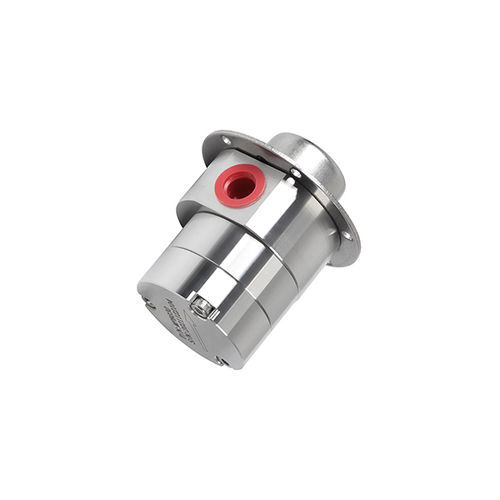

Zahnradpumpe MPB030

für Chemikalienmagnetgekuppeltstationär

Übersicht
Die Mikro-Magnetzahnradpumpe MPB030 verfügt über eine vollständig gekapselte Pumpenkammer durch magnetische Kupplung. Sie liefert nahezu pulsationsfreie, leckagefreie Medienförderung bei niedrigen Geräuschwerten und kompakter Bauform. Entwickelt für Anwendungen mit ca. 1,5–3 L/min und Differenzdrücken im Bereich 0,5–18 bar.

Hauptmerkmale

• Pulsfreie, präzise Förderung
  Die schrägverzahnten Zahnräder gewährleisten kontinuierlichen, genauen Förderstrom; mit Servomotoren oder Schrittmotoren sind Genauigkeiten bis ±0,5 % möglich.
• Hohe Saugleistung und stabile Druckförderung
  Ermöglicht hohe und stabile Förderdrücke und effektive Förderung von niedrigviskosen Flüssigkeiten.
• Leckagefreier Betrieb
  Magnetischer Antrieb und statische O-Ring-Dichtung isolieren das Medium von der Umgebung und verhindern Leckagen.
• Niedrige Geräuschentwicklung
  Drehmomentübertragung über magnetische Kupplung und schrägverzahnte Zahnräder sorgt für ruhiges Verzahnen, reduziert Reibung, Stöße und Vibrationen.
• Verlängerte Lebensdauer
  Präzise Fertigung und geeignete Materialauswahl verlängern die Betriebsdauer.

Materialien & Anwendungen
Die MPB030 verwendet PEEK-Zahnräder mit Gehäuse- und Wellenoptionen in 316L, 304, PPS oder anderen kundenspezifischen Werkstoffen. Dichtungen: statischer O-Ring in FKM oder PTFE (FKM für bessere Verschleiß- und Temperaturbeständigkeit; PTFE für erhöhte chemische Beständigkeit). Die Kraftübertragung erfolgt über interne/externe magnetische Kupplung für leckagefreie Förderung. Typische Anwendungen: präziser Mikro-Transfer, Dosierung, Schmierung, Sprühen, Dispensieren, Probenahme, Codierung, Druckaufschaltung, Umlauf, Beschichtung, Lackierung und Messsysteme.

Modellspezifikation (Tabelle)
Model | MPB | 030 | B | A | B
Position | 1 | 2 | 3 | 4 | 5
1 - Pumpenserie: MPB: Gummi-O-Ring-Dichtung
2 - Modell/Hubvolumen: 030: 0,90 ml/rev; Max. Durchfluss 3 L/min
3 - Pumpengehäuse: A: 304; B: 316L; C: PPS; Weitere Optionen verfügbar
4 - Zahnrad/Welle: A: PEEK-Zahnrad + Welle 316L; B: PEEK-Zahnrad + Keramikwelle; Weitere Optionen verfügbar
5 - Ein-/Ausgangsgewinde: A: G1/8; B: G1/4; C: G3/8; D: G1/2; E: Kundenspezifische Optionen

Technische Daten (Tabelle)
Header: Model | Displacement (ml/rev) | Flow (L/min) | Viscosity Range (cps) | Temperature Range | Pressure Difference | Inlet Filter | Inlet Vacuum Level | Noise
MPB003 | 0.1 ml/rev | 0.3 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB010 | 0.28 ml/rev | 1.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB015 | 0.35 ml/rev | 1.5 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB030 | 0.90 ml/rev | 3.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB060 | 1.41 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB075 | 1.7 ml/rev | 6.0 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB100 | 3.6 ml/rev | 10 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB150 | 5.4 ml/rev | 15 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB200 | 6.6 ml/rev | 20 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB350 | 12 ml/rev | 35 L/min | 0-3000 cps | -40°C ~ 100°C | 0-20 Bar | Recommended 400 mesh | -0.85 bar | 4000RPM < 60 dB
MPB600 | 15 ml/rev | 45 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB
MPB1000 | 33 ml/rev | 100 L/min | 0-12000 cps | -40°C ~ 100°C | 0-5 Bar | Recommended 400 mesh | -0.85 bar | 2000RPM < 60 dB

Explosionsdarstellung - Teile (Auszug)
1 - Innensechskantschraube *3
2 - Vorderer Deckel
3 - Dichtungsring 1
4 - Bolzen *2
5 - Antriebszahnrad
6 - Abtriebszahnrad
7 - Pumpenkammer
8 - Wellenhülse *6
9 - Hauptgehäuse
10 - Dichtungsring 2
11 - Interner Magnet
12 - Abschirmgehäuse
13 - Montageplatte
14 - Senkkopfschraube M3*6

Eigenschaften / technische Spezifikationen

• Kommerzielles Modell: MPB030
• Hubvolumen: 0,90 ml/rev
• Maximaler Durchfluss: bis zu 3,0 L/min
• Anwendbarer Differenzdruckbereich: bis zu 0–20 bar (typisch für MPB030)
• Viskositätsbereich: 0–3000 cps
• Temperaturbereich: -40°C bis 100°C
• Geräusch: < 60 dB bei Nenndrehzahl (4000 RPM für die MPB030-Gruppe)
• Einlassfilter: 400 Mesh empfohlen
• Einlass-Vakuumlevel: -0,85 bar
• Gehäusematerialien: 304 / 316L / PPS / kundenspezifisch
• Zahnrad- & Wellenoptionen: PEEK-Zahnräder mit 316L-Welle oder Keramikwelle (kundenspezifische Optionen)
• Dichtungsmaterialien: statischer O-Ring FKM oder PTFE
• Anschlussgewinde Optionen: G1/8, G1/4, G3/8, G1/2 oder kundenspezifisch
• Antrieb: Magnetkupplung (intern/extern) für vollständig gekapselten, leckagefreien Betrieb
