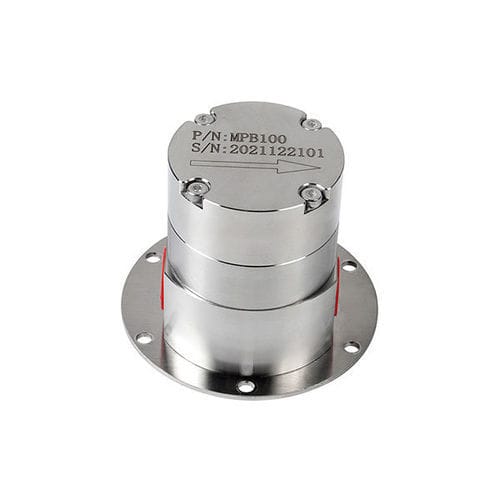

Schrägverzahnte Pumpe MPB100

Wasserfür ChemikalienSäure

Übersicht
Die MPB-Serie mikro Magnet-Zahnradpumpen verwendet eine magnetische Kopplung zur Erzeugung einer vollständig geschlossenen Pumpenkammer und gewährleistet leckagefreie Förderung mit geringer Pulsation und niedrigem Geräuschpegel. Das Modell MPB100 hat ein Verdrängungsvolumen von 3,60 ml/U und eine maximale Fördermenge von 10 L/min. Material- und Dichtungsoptionen erlauben den Einsatz mit hochreinen und korrosiven Medien.

Eigenschaften

• Pulsationsfreie, genaue Förderung
  Schrägverzahnte Zahnräder erzeugen einen kontinuierlichen, dosierten Förderstrom; mit Servo- oder Schrittmotor sind Genauigkeiten von ±0,5 % möglich.
• Starke Ansaugung und stabile Druckleistung
  Fähig, hohe und konstante Förderdrücke zu liefern; geeignet für Niedrigviskositäts-Flüssigkeiten bei hohem Druck.
• Keine äußeren Leckagen
  Magnetkupplung in Kombination mit statischem O-Ring (FKM oder PTFE) isoliert das Fördermedium von der Außenwelt.
• Geringe Geräuschentwicklung
  Drehmomentübertragung durch Magnetkupplung vermeidet mechanischen Kontakt; schrägverzahnte Zahnräder reduzieren Reibung und Vibration.
• Lange Lebensdauer
  Präzisionsfertigung und leistungsfähige Materialien verlängern die Betriebsdauer.

Serienbeschreibung
Die MPB Mikro-Magnetzahnräderpumpen sind für präzise Durchflussregelung und kontaminationskritische Anwendungen ausgelegt. Die Zahnräder bestehen aus PEEK; Gehäuse und Wellen sind in 316L oder 304 Edelstahl erhältlich, PPS als Alternative. Dichtungsmaterialien: FKM für Abrieb- und Temperaturbeständigkeit, PTFE für chemische Beständigkeit. Innere/äußere Magnetkopplung gewährleistet leckagefreie Kraftübertragung.

Typische Anwendungen
Geeignet für deionisiertes Wasser, Methanol, Harnstofflösung, Kerosin, Additive, Schmieröl, Laugen/ Säuren, Ammoniaklösung, Kobalt-Lösungen, Dialysat, Ethylenglykol, Kältemittel, Tinten, Glycerin, Phenolharze, Härter, Duftessenzen und fluorierte Flüssigkeiten.

Modellspezifikation
Model | MPB | 100 | B | A | C
Position | 1 | 2 | 3 | 4 | 5
1 - Pumpenserie: MPB (statische O-Ring-Dichtung)
2 - Modell/Verdrängung: 100 = 3,60 ml/U; max. Fördermenge 10 L/min
3 - Pumpengehäuse: A = 304; B = 316L; C = PPS (weitere Optionen verfügbar)
4 - Zahnrad/Welle: A = PEEK-Zahnrad + 316L-Welle; B = PEEK-Zahnrad + Keramik-Welle (kundenspezifische Optionen)
5 - Ein-/Ausgangsgewinde: A = G1/8; B = G1/4; C = G3/8; D = G1/2; E = kundenspezifisch

Technische Daten
Modell - Verdrängung (ml/U) - Fördermenge (L/min)
MPB003 - 0,1 ml/U - 0,3 L/min
MPB010 - 0,28 ml/U - 1,0 L/min
MPB015 - 0,35 ml/U - 1,5 L/min
MPB030 - 0,9 ml/U - 3,0 L/min
MPB060 - 1,41 ml/U - 6,0 L/min
MPB075 - 1,7 ml/U - 6,0 L/min
MPB100 - 3,6 ml/U - 10 L/min
MPB150 - 5,4 ml/U - 15 L/min
MPB200 - 6,6 ml/U - 20 L/min
MPB350 - 12 ml/U - 35 L/min
MPB600 - 15 ml/U - 45 L/min
MPB1000 - 33 ml/U - 100 L/min

Allgemeine Parameter:
Viskositätsbereich: MPB003–MPB350: 0–3000 cP; MPB600 & MPB1000: 0–12000 cP
Temperaturbereich: -40°C bis 100°C
Druckdifferenz: MPB003–MPB350: 0–20 bar; MPB600 & MPB1000: 0–5 bar
Empfohlenes Einlassfilter: 400 mesh
Einlass-Vakuumniveau: -0,85 bar
Lärm: kleinere Modelle (höhere Drehzahl) 4000 RPM < 60 dB; größere Modelle 2000 RPM < 60 dB

Explosionsansicht / Komponenten

• Innensechskantschraube
• Vorderes Enddeckel
• Dichtringe
• Passstifte
• Antriebszahnrad
• Abtriebszahnrad
• Pumpenkammer
• Wellenbuchsen
• Hauptgehäuse
• Interner Magnet
• Schutzgehäuse
• Montageplatte und Befestigungen

Technische Spezifikationen

• Modell: MPB100
• Verdrängung: 3,60 ml/U
• Maximale Fördermenge: 10 L/min
• Gehäusematerialien: 304 (A), 316L (B), PPS (C)
• Zahnrad/Wellen-Optionen: PEEK-Zahnrad + 316L-Welle (A); PEEK-Zahnrad + Keramik-Welle (B); kundenspezifische Optionen
• Dichtung: statischer O-Ring (FKM oder PTFE)
• Ein-/Ausgangsgewinde: G1/8, G1/4, G3/8, G1/2, weitere
• Viskosität: bis zu 3000 cP (meiste Modelle); bis zu 12000 cP (MPB600/MPB1000)
• Temperatur: -40°C bis 100°C
• Druckfähigkeit: bis zu 20 bar (kleinere Modelle); bis zu 5 bar (höchstdurchsatzmodelle)
• Empfohlenes Einlassfilter: 400 mesh
• Einlass-Vakuumniveau: -0,85 bar
• Betrieb: Magnetgekoppelt, vollständig geschlossene Kammer — kein mechanischer Wellenkontakt der Dichtung, verhindert Leckagen und Kontamination
