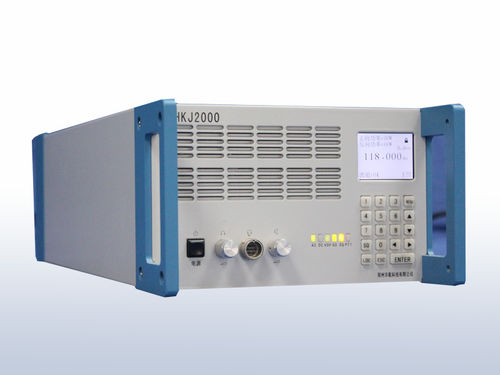

VHF-Transceiver HHKJ2000T

Das Sende- und Empfangsgerät HHKJ2000T stellt die neueste Generation von VHF-Luft-Boden-Kommunikationsgeräten dar, die von unserem Unternehmen unabhängig entwickelt wurden. Die möglichen Anwendungen reichen von der Luft-Boden-Kommunikation in der zivilen Luftfahrt bis zum Flugsicherungssystem. Der Transceiver ist neben VHF-Filter, Antennensplitter, Antennenkombinierer und VHF-Kopolantenne eine wichtige Einheit in einem Multi-Sende- und Multi-Empfangs-Kommunikationssystem. Allgemeine Merkmale *Frequenzbereich: 118 MHz ～ 144 MHz（118 MHz ～ 156 MHz optional） *Frequenzfehler: ±1×10-6 *Kanalabstand: 25 kHz/12,5 kHz /8,33 kHz *Modulationsart: AM（A3E） *Betriebsart: Halbduplex *Antennenanschluss: N female，50Ω，common TX/RX antenna； BNC *female，50Ω，separate RX antenna *Spannungsversorgung: AC 220 V±22 V，50 Hz±5 Hz； DC 24 V±2.4 V *Betriebstemperatur: -20 ℃ ～ +55 ℃ *Lagertemperatur: -30 ℃ ～ +70 ℃ *Relative Luftfeuchtigkeit: 95%， bei +40 ℃±2 ℃ *Abmessungen: 482 mm×133 mm×536 mm（mit Griffen） *Gewicht: 18 kgEmpfänger -Empfänger *Empfangsempfindlichkeit: ≤1,5 μV *Selektivität: ±7,5 kHz/6 dB，±25 kHz/80 dB *Rauschsperre: Einstellbereich （S+N）/N 8 dB ～ 15 dB *Bildfrequenzunterdrückung: ≥80 dB *Zwischenfrequenzunterdrückung: ≥100 dB *Nachbarkanalunterdrückung: ≥75 dB *Unterdrückung der Intermodulationsantwort: ≥70 dB *Oszillator-Wiederabstrahlung: ≤-90 dBm *Unterdrückung der Desensibilisierung: ≥80 dB *NF-Antwort: -3 dB ～ +1 dB *Audioverzerrung ≤5% NF-Ausgänge Line-Ausgang: 0 dBm±1,5 dBm nominal,-12 dBm ～ 0 dBm einstellbar -Sender *HF-Trägerleistung: 50 W（10 W ～ 50 W einstellbar） *Modulationstiefe: 30% ～ 90% ，Limiter bei 99% *NF-Ansprechverhalten: -3 dB ～ +1 dB *Modulationsverzerrung: ≤5% *Oberwellenemission: ≥80 dBc *Störaussendung: ≥90 dBc *Nachbarkanalleistung: ≤-60 dBc
