Kugelventil

pneumatischelektrischhydraulisch

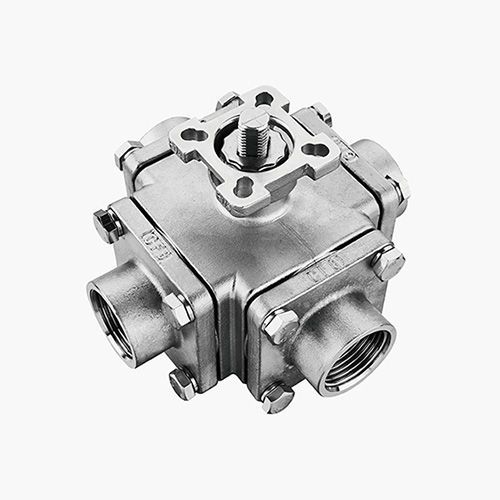

Die Struktur des Wegeventils besteht aus einem Ventilkörper, einer Plattform und 4 seitlichen Ventilabdeckungen in Kombination mit einem festen Kugelkern. Der Kugelkern ist durch die Ventilstange verbunden, und die Achse kann um 90 Grad gedreht werden, um die Funktion des Öffnens und Schließens zu realisieren. Es wird hauptsächlich für Pipeline-Schalter, Pipeline-Shunt, und kann auch Design Kugelkern X-förmige Öffnung zu erreichen Medium Umkehrfunktion. Konstruktionsnormen: ANSI B16.34, API608. Wandstärke Standard: ANSI B16.34, EN12516-3. Gewinde-Norm: ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1; ISO7/1;JIS B0203. Muffenschweißnorm: ASME B16.11. Stumpfschweißende Norm: ASME B16.25/ISO1127/EN12627. Flanschende-Norm: ASME B16.5 CLASS 150/300; EN1092-1; HG20592 GB/T9113; PN10-PN40; JIS B2238 10K/20K. Prüfnorm: API 598; EN 12266. Entwurf ANSI B16.34,API6D,BS5351,DIN3337 Material des Gehäuses Kohlenstoffstahl, rostfreier Stahl, legierter Stahl, Duplexstahl usw. NACE MR-01-75/NACE MR-01-03 Besondere Anforderungen Fläche zu Fläche ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 Geflanschte RF, FF, RTJ-Enden ASME B16.5 CLASS 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K Stumpfschweißende BW-Enden ASME B16.25,ISO1127/EN12627 Muffenschweißung SW-Enden ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203 Sitz Abdichtung Integraler Gehäusesitz, Sitz geschweißt und überlagert Ventil-Betrieb Getriebe, pneumatische, hydraulische und elektrische Antriebe. Durchgänge, Verriegelungsvorrichtungen, verlängerte Spindel, etc Andere Konstruktion Antistatisches Design, automatisches Druckentlastungsdesign, Notfetteinspritzdesign, Ablassventil, Anti-Korrosionsdesign, Antischwefel-Design, etc
