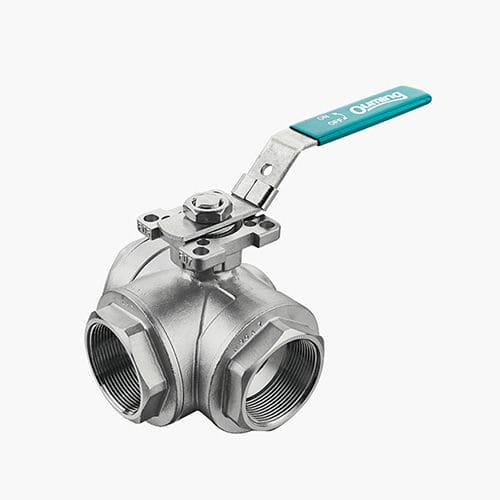

Kugelventil

HebelStellGewinde

Die Struktur des Wegeventils besteht aus einem Ventilkörper, einer Plattform und 4 seitlichen Ventilabdeckungen in Kombination mit einem festen Kugelkern. Der Kugelkern ist durch die Ventilstange verbunden, und die Achse kann um 90 Grad gedreht werden, um die Funktion des Öffnens und Schließens zu realisieren. Es wird hauptsächlich für Pipeline-Schalter, Pipeline-Shunt, und kann auch Design Kugelkern X-förmige Öffnung zu erreichen Medium Umkehrfunktion. Konstruktionsnormen: ANSI B16.34, API608. Wandstärke Standard: ANSI B16.34, EN12516-3. Gewinde-Norm: ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1; ISO7/1;JIS B0203. Prüfnorm: API 598; EN 12266. Auslegung ANSI B16.34,API6D,BS5351,DIN3337 Material des Gehäuses Kohlenstoffstahl, rostfreier Stahl, legierter Stahl, Duplexstahl usw. NACE MR-01-75/NACE MR-01-03 Besondere Anforderungen Fläche zu Fläche ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002 Geflanschte RF, FF, RTJ-Enden ASME B16.5 CLASS 150/300;EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B2238 10K/20K Stumpfschweißende BW-Enden ASME B16.25,ISO1127/EN12627 Muffenschweißung SW-Enden ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203 Konstruktion Drei Stück Körper, Zwei Stück Körper, Ein Stück Körper Anschluss Voller Durchgang, reduzierter Durchgang, zwei Wege, drei Wege, mehrere Anschlüsse Kugel Typ Schwimmende Kugel, feste Kugel, V-förmiger Kugelhahn, 3-Wege-Kugelhahn Spindel Ausblassichere Spindel Sitz Abdichtung Integraler Gehäusesitz, Sitz geschweißt und überlagert Betrieb des Ventils Getriebe, pneumatische, hydraulische und elektrische Antriebe. Durchgänge, Verriegelungsvorrichtungen, verlängerte Spindel, etc Feuersicher API 607 4. Ausgabe, BS5351 Andere Ausführung Antistatisches Design, automatisches Druckentlastungsdesign, Notfetteinspritzdesign, Ablassventil, Anti-Korrosionsdesign, Antischwefel-Design, etc
