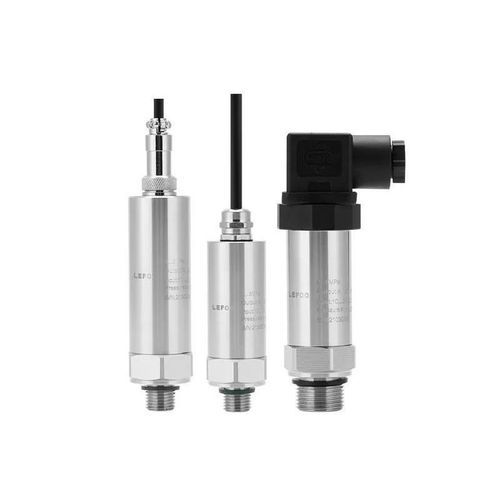

Relativdruckmessumformer LFT3100

absolutpiezoresistiv4-20 mA

Produktbeschreibung
Der integrierte Temperatur‑ und Drucksender LFT3100 kombiniert einen fortschrittlichen piezoresistiven Drucksensor mit einer PT‑100 Temperatursonde und wandelt die Signale über eine spezielle Signalkonditionierung in Standardsignale um. Er bietet digitale Temperaturkompensation, einen großen Betriebstemperaturbereich und mehrere Ausgangsoptionen. Geeignet zur Überwachung von Druck und Temperatur in der Lebensmittelverarbeitung und Wasseraufbereitung.

Funktionen

• Ölgefüllter Diffusions‑Silizium‑Sensorkern für hohe Genauigkeit und große Überlastfähigkeit.
• Duale Ausgänge für Temperatur und Druck in einem kompakten Gehäuse zur Platzersparnis.
• Unterstützt Modbus‑485 Kommunikation (intelligente Version).
• Temperatur‑ und Drucksensoren zusammen verpackt, messen näher an der Mediumstemperatur.

Technische Angaben (Tabelle)
Messbereich: 0 ~ 10 kPa .. 70 MPa
Temperaturbereich (PT-100): -20 ~ 100 °C
Überlastungsdruck: 1,5 × Nennwert
Genauigkeit: Druck ±0,5% F.S; Temperatur ±2% F.S
Stabilität: <0,5% F.S/Jahr
Betriebstemperatur: -20 ~ 85 °C
Lagertemperatur: -40 ~ 100 °C
Gemessenes Medium: Gas oder Flüssigkeit, kompatibel mit 304/316L Edelstahl, FKM oder NBR
Elektrische Optionen: 2‑draht / 3‑draht / 4‑draht
Ausgangssignale: 4–20 mA / 0,5–4,5 V / RS‑485 (Modbus für intelligente Version)
Versorgungsspannung: 10–30 VDC / 4,75–5,25 VDC / 10–30 VDC
Elektrische Anschlüsse: DIN43650A (Großer Hirschmann), M12 wasserdicht, GX12 Flugzeugstecker (3/4‑polig), M12 4‑pol Flugzeugstecker
Gehäuseschutz: IP54, IP65
Druckanschlüsse: G1/4, M12×1, M10×1, NPT1/4, G1/2, M20×1,5 usw.
Druckart: Differenz-/Manometerdruck (G) / Absolutdruck (A)
Zertifizierungen: Ex‑Schutz Typ E, RoHS, CE

Technische Spezifikationen

• Modell: LFT3100
• Messbereich: 0 ~ 10 kPa .. 70 MPa (je nach Ausführung)
• Temperaturfühler: PT‑100, -20 ~ 100 °C
• Überlastfähigkeit: 1,5× Nenndruck
• Druckgenauigkeit: ±0,5% F.S (Kombination aus Linearität, Wiederholbarkeit, Hysterese bei 25 °C)
• Temperaturgenauigkeit: ±2% F.S
• Langzeitstabilität: <0,5% F.S/Jahr
• Betriebstemperatur: -20 ~ 85 °C
• Lagertemperatur: -40 ~ 100 °C
• Kompatible Medien: Gase oder Flüssigkeiten kompatibel mit 304/316L, FKM oder NBR
• Elektrische Ausführungen: 2‑draht / 3‑draht / 4‑draht
• Verfügbare Ausgänge: 4–20 mA, 0,5–4,5 V, RS‑485 (Modbus für intelligente Version)
• Stromversorgungsoptionen: 10–30 VDC (2/4‑draht), 4,75–5,25 VDC (3‑draht Spannungsausgang)
• Anschlüsse: DIN43650A, M12, GX12, M12 4‑polig
• Schutzart: IP54 oder IP65
• Druckanschlüsse: G1/4, M12×1, M10×1, NPT1/4, G1/2, M20×1,5 usw.
• Druckformen: Manometer (G) oder Absolut (A)
• Zertifikate: Ex‑Schutz Typ E, RoHS, CE
