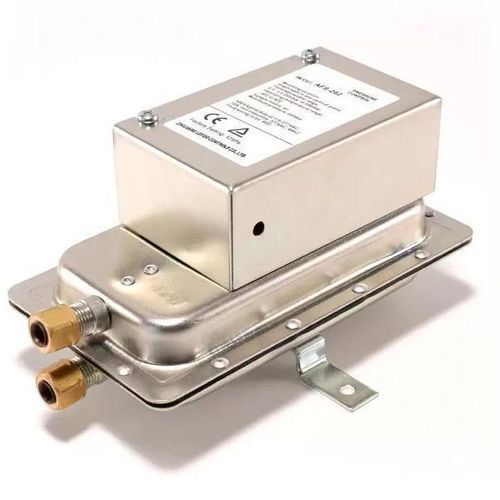

Membrandruckschalter LF35

DifferentialSPDTfür Luft

Produktübersicht
Die LF35 sind universelle Luftstrom-Prüfschalter für HLK- und Energiemanagement-Anwendungen. Sie erfassen positiven, negativen oder differentiellen Luftdruck und überwachen verstopfte Filter sowie Lüfteransaugung in Kanälen, Rohren und Tunneln.

Parameter
Modell: LF35-1; LF35-2
Medium: Luft
Montageposition: Membran in jeder vertikalen Ebene
Feld einstellbarer Bereich: LF35-1: 0,5 ±0,05 mbar bis 30,0 mbar; LF35-2: 0,2 ±0,05 mbar bis 5,0 mbar
Schalterdifferential: LF35-1: progressiv ≈0,05 mbar (min) bis ≈2,0 mbar (max); LF35-2: progressiv ≈0,05 mbar (min) bis ≈0,25 mbar (max)
Maximaler Druck: 30 mbar
Betriebstemperatur: -40 ℃ bis 82 ℃
Elektrische Bewertung: 300 VA Pilot bei 115–277 VAC, 10 A nicht induktiv
Anschluss: Ferrule- und Mutter-Kompressionssteckverbinder für 0,25" OD starre/halbsteife Schläuche; optionaler 0,25" männlicher Slip-On-Stecker
Kontaktanordnung: SPDT

Umrechnungshinweis
1 mbar = 100 Pa; 1" W.C. ≈ 249 Pa

Funktionen

• Zwei kalibrierte Bereiche (LF35-1, LF35-2) für typische HLK-Anforderungen
• Anschlussoptionen für starre/halbsteife oder flexible Schläuche (0,25")
• Befestigungsoptionen (Halter A oder B) und optionale Kabelschutzabdeckung
• Progressives Schaltverhalten für vorhersehbare Auslösung

Anwendungen

• Luftstromüberwachung in Kanälen und Tunneln
• Erkennung verstopfter Filter
• Überwachung der Lüfteransaugung
• Belüftungssteuerung und Energiemanagement

Technische Spezifikationen

• Modelle: LF35-1, LF35-2
• Medium: Luft
• Schaltausgang: SPDT, Pilot bis 300 VA (115–277 VAC), 10 A nicht induktiv
• Montage: Membran in jedem vertikalen Ebene positionierbar
• Anschlussarten: 0,25" OD Ferrule & Mutter Kompression; 0,25" Slip-On-Option
• Betriebstemperatur: -40 ℃ bis 82 ℃
• Max. Druck: 30 mbar
