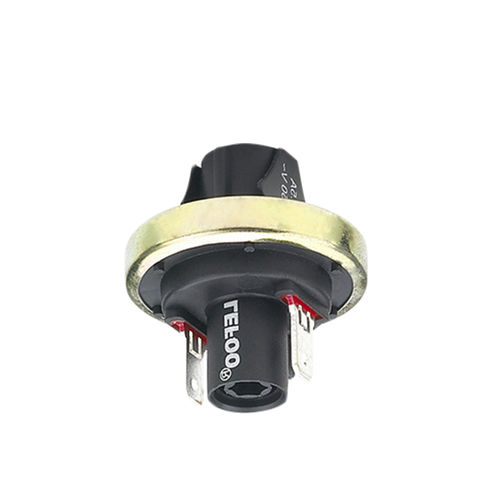

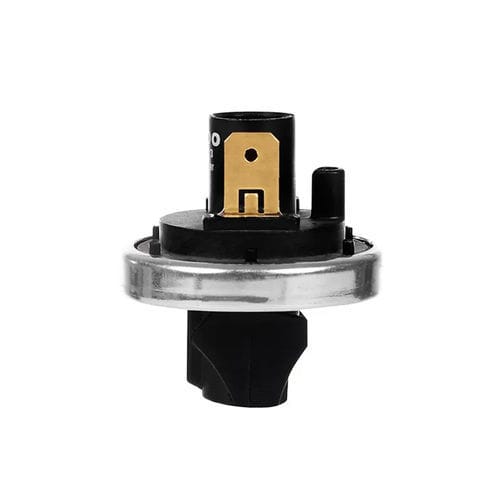

Membrandruckschalter LFS-03

Differentialfür GasIndustrie

LFS-03 kann zur Erkennung von Über- oder Unterdruck eingesetzt werden. Er kann als Überdruck- oder Differenzdruckschalter nahezu ohne Hysterese eingesetzt werden. Werden 2 Schaltpunkte benötigt, sollten 2 Druckschalter mit unterschiedlichen Kalibrierungen eingesetzt werden. Das Verfahren zur Befestigung der Flachstecker am Schaltkörper ermöglicht keine absolute Luftabdichtung. Der Schalter wird daher nicht für Anwendungen empfohlen, bei denen ein statisches Vakuum aufrechterhalten werden muss. Auf Anfrage sind jedoch Sonderausführungen mit zusätzlicher Druckfeder erhältlich, die es ermöglichen, das Vakuum an die Druckeintrittsseite anzuschließen. Modell LFS-03 Elektrische Funktion 1-polig NO 1-polig NC Schaltleistung 1-polig NO: 2.5(0.5) A 250V~1E4 1 A250 V~5E4(max 800 mbar) 20 mA 250 V~5E4(max 800 mbar) 1-polig NC: 2.5(0.5) A 250V~1E4 0.5 A250 V~5E4(max 800 mbar) 20 mA 250 V~5E4 Temperatur Umgebung: -10 bis +85℃ Elektrische Anschlüsse Flachstecker 6,4 x0,8 mm Flachstecker 4,8 x0,8 mm (nur 1-polig NO) Druckbereich Druck: +15 bis +2500 mbar Toleranz: +/- 10% NEIN; +/- 15% NC Vakuum: -600 bis -15 mbar Toleranz: +/- 15% Beispielhafte Leitungsanschlüsse Druck und Vakuum: Eingang 4,0 oder 5,5 mm (bis 500 mbar) Gewinde-Einlass M10 x1 mmoder 1/4 Gas Schalthysterese Fast keine Hysterese Max. Betriebsdruck 3000 mbar Mittel Nur nicht gefährliche Gase Befestigungsmethoden Kunststoffclips (nur bei Ausführung mit Einlass) Materialien Unterkörper: PA 66 Oberkörper: PA 66 Einstellschraube: PA 66 Kontakttragende Teile: Messing versilbert (Vergoldung auf Anfrage) Membran: Nitril, EPDM, (Silikon, Perbunan auf Anfrage) je nach Anwendung
