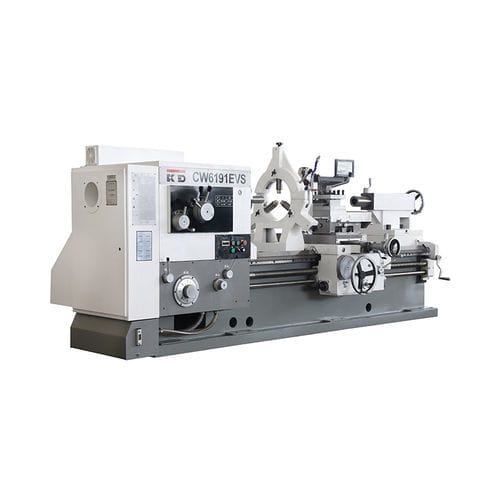

Manuelle Drehmaschine CW6191B EVS

horizontalPräzisionhohe Produktivität

Die Oberfläche der Bettbahnen ist mit Überschallfrequenz handgeschliffen und präzise geschliffen, langlebig und geräuscharm, das Spindelsystem ist sehr ordentlich und genau. Schneller Vorschub Struktur ist auf Schürze zur Verfügung. Artikel Einheit - CW6191 EVS Spindel - - Spindelnase - - D11 Spindelbohrung - mm - Φ105 Durchmesser und Kegel der Spindelbohrung - - MetrischΦ120 1：20 Geschwindigkeitsstufen - - 4 Gänge (stufenlos in jedem) Vorschub - - Anzahl der Längsvorschübe - - 56 Bereich des Längsvorschubs(1：1） - mm/r - 0,1~1,52 Bereich des Längsvorschubs(8：1） - mm/r - 0,8~12,16 Bereich des Längsvorschubs (mit Wechselrädern） - mm/r - 0,065~0,76 Anzahl der Quervorschübe - - 56 Bereich der Quervorschübe - - Hälfte der Längsvorschübe Eilganggeschwindigkeit in Längsrichtung - mm/ min - 4000 Eilganggeschwindigkeit quer - mm/ min - 2000 Bereich und Anzahl der Gewindeschneidungen - - Metrisches Gewinde - - 1 ~ 120mm/43 Zollgewinde - - 14 ~ 1T.P.I/26 Modulgewinde - - 0,5 ~ 60mm /45 D.P.-Gewinde - - 28 ~ 1 DP/24 Steigung der Längsschraube - mm - 12 Verfahrweg - - Abstand von der Spindelmitte zur Werkzeugauflagefläche - mm - 33 Max. Größe des Werkzeugschaftes (B×H) - mm - 32×32 Max. Verfahrweg des Querschlittens - mm - 550 Max. Schwenkwinkel der mittleren Werkzeugsäule - - ±90° Max. Verfahrweg des Kreuzschlittens - mm - 200 Max. Querverschiebung des Reitstocks - mm - ±15 Reitstockpinole - - Kegel der Bohrung - - M.T.No.6 Max. Verfahrweg - mm - 250 Außen-Durchmesser - mm - 100 Sonstiges - - Leistung des Hauptmotors - kW - 15 Leistung des Schnellvorschubmotors kW - 1,1 Leistung der Kühlmittelpumpe - W - 90 Gesamtabmessungen (L×B×H) - mm - 3660/4155/5155×1450×1510 Nettogewicht - kg - 4950/5250/5900
