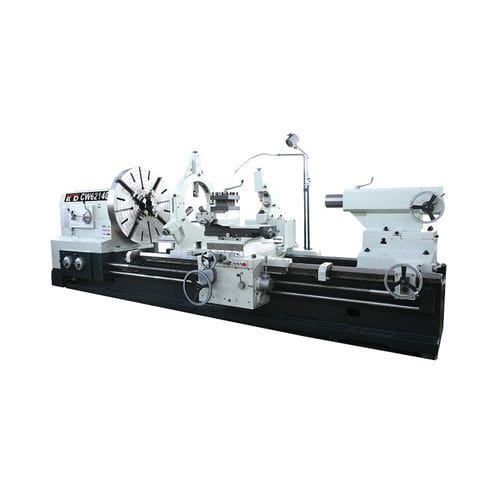

Manuelle Drehmaschine CW61140/62140/61160/62160

horizontalPräzisionHochleistung

Die Oberfläche der Bettbahnen ist mit Überschallfrequenz handgeschliffen und präzise geschliffen, langlebig und geräuscharm, das Spindelsystem ist sehr ordentlich und genau. Schneller Vorschub Struktur ist auf Schürze zur Verfügung. Artikel - Einheit - CW61140/CW62140 - CW61160/CW62160 Verarbeitung - - Breite des Bettes - mm - 970 Effektive Länge des Spalts - mm - 590 Max. Gewicht des Werkstücks (zwischen den Spitzen) - kg - 6000 Spindel - - - Spindelnase - - A₂-15 Spindelbohrung - mm - Ф130 Kegel der Bohrung - - MetrischФ140 1:20 Stufen der Spindeldrehzahl - 24(Normal) 12(Rückwärts) Steigung und Durchmesser der Kugelumlaufspindel mm - 12/Ф70 Anzahl der Längs- und Quervorschübe - - 97 Vorschub - - - Bereich des Längsvorschubsmm/r - 0,1~12 Bereich des Quervorschubsmm/r - 0,05~6 Bereich des Vorschubs der mittleren Werkzeugsäulemm/r - 0,025~3 Gewindeschneiden - - - Metrischer Bereich/Nr. - - 1~120mm/45 Zollbereich/Nr - - 30~1/4T.P.I/42 D.P.Bereich/Nr. - - 1/2~60D.P/48 Modulbereich/Nr. - - 0,5~60M.P/46 Eilgang - - - Längsrichtung - mm/min - 3740 Quer - mm/min - 1870 Reitstock - - - Außendurchmesser - mm - Ф160 Kegel der Bohrung - mm - Metrisch Ф80 Max. Verfahrweg - mm - 300 Vertikaler Abstand von der Spindelmitte zur Montagebasis - mm - 51 Verfahrweg des Kreuzschlittens - mm - 400 Schwenkwinkel der Werkzeugsäule - Grad ±90 Max. Verfahrweg des Querschlittens - mm - 840 - 900 Max. Größe des Werkzeugschaftes (B×H) - mm - 50×50 Leistung des Hauptmotors - kW - 22 Leistung des Eilgangmotors - kW - 1,5 Leistung der Kühlmittelpumpe - w - 0,25 gesamtabmessungen der Maschine 3m (L×B×H) - mm - 6100×2080×2130 - 6100×2130×2300 3m Nettogewicht - kg - 14100 - 15100
