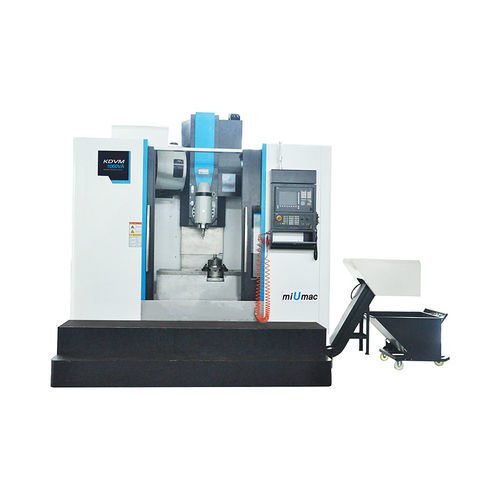

CNC-Bearbeitungszentrum / 5-Achs KDVM1060VA

vertikalHSK A-63BBT40

5-Achsen-System wie FANUC, SIMENS wird verwendet, um die Eigenschaften von hoher Geschwindigkeit, hoher Präzision, schnellem und stabilem Vorschub zu unterstützen; Präzisionslinearführungen werden für X/Y/Z verwendet, um die hohe Steifigkeit und hohe Präzision der Maschinen zu gewährleisten. Artikel - Einheit - KDVM1060VA Bearbeitungsbereich - - Verfahrweg der X/Y/Z-Achse - mm - 1000/600/600 Drehwinkel der A-Achse - Grad - 360 B-Achsen-Drehwinkel - Grad - ±110 Drehwinkel der C-Achse - Grad - - Abstand von der Spindelmittellinie zur Säulenoberfläche - mm - 640 Abstand von der Spindelmittellinie zum Arbeitstisch - mm - 395～995 Abstand von der Spindelnase zum Arbeitstisch - mm - 150-750 Abstand von der Mittellinie der A-Achse bis zur Oberfläche des Arbeitstisches - mm - 160 Arbeitstisch - - Durchmesser des Rundtisches - mm - Φ250（A-Achse） T-Nut (Breite x Anzahl x Abstand) - mm - 18×5×100 Max. Belastung des Drehtisches - kg - 250（mit Reitstock） Rechteckige Tischgröße - mm - 1700×600 Max. Belastung des rechteckigen Tisches - kg - 800 Vorschubsystem - - X/Y/Z-Achse Eilgang - m/min - 30/30/30 Drehmoment der X/Y/Z-Achse - Nm - 27/27/27 A-Achse Max. Drehzahl - U/min - 50 B-Achse Max. Drehzahl - U/min - 16 C-Achse Max. Drehzahl - U/min - - Zulässige Schnittkraft der A-Achse - Kgf-m - 112 Zulässige Schnittkraft der B-Achse - kgf-m - 100 Zulässige Schnittkraft der C-Achse - kgf-m - - Spindelsystem - - Antriebsart der Spindel - - Eingebauter Typ Spindel Max. Drehzahl - U/min - 15000 Nennleistung der Spindel - kW - 21 Nenndrehmoment der Spindel - Nm - 76 Spezifikation der Werkzeugschäfte - - HSK-A63/BBT40 Werkzeugwechselsystem (Scheibentyp) - - Kapazität des Werkzeugmagazins - Stück - 24 Werkzeugwechselzeit (T-T) - Sek. - 2 Genauigkeit - - Positioniergenauigkeit der X/Y/Z-Achse bei Wiederholung - mm - ≤0,006 Positioniergenauigkeit X/Y/Z-Achse - mm - ≤0,01 Wiederholgenauigkeit der A/C-, B-Achse - mm - ≤6 Positioniergenauigkeit der A/C-, B-Achse - mm - ≤12 A/C, B Min. Indexierungseinheit - Grad - 0,001 Sonstiges - - Gewicht der Maschine - kg - 6500
