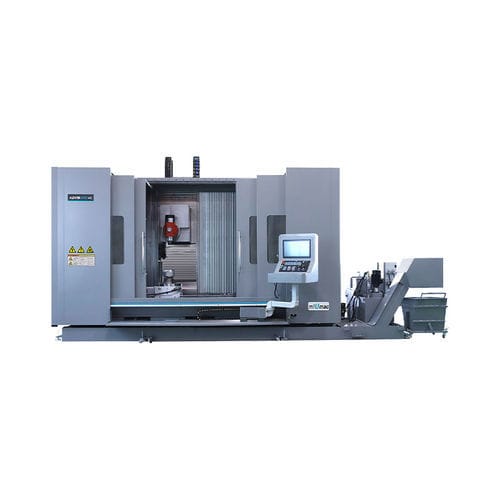

CNC-Bearbeitungszentrum / 5-Achs KDVM2085VA

vertikalHSK A-6324 Werkzeuge

5-Achsen-System wie FANUC, SIMENS wird angenommen, um die Eigenschaften von hoher Geschwindigkeit, hoher Präzision, schnellem und stabilem Vorschub zu unterstützen; Präzisionslinearführungen, die für X/Y/Z verwendet werden, gewährleisten hohe Steifigkeit und hohe Präzision der Maschinen. Artikel - Einheit - KDVM2085VA Bearbeitungsbereich - - Verfahrweg der X/Y/Z-Achse - mm - 2000/850/8500 Drehwinkel der A-Achse - Grad - 360 Drehwinkel der B-Achse - Grad - ±110 Drehwinkel der C-Achse - Grad - - Abstand von der Mittellinie der A-Achse zur inneren Schutzfläche - mm - 700 Abstand von der Mittellinie der B-Achse zum festen Tisch - mm - 340～1190 Abstand von der Spindelnase zum Arbeitstisch - mm - 100-950 Abstand von der Mittellinie der A-Achse zur Oberfläche des Arbeitstisches - mm - 310 Arbeitstisch - - Durchmesser des Rundtisches - mm - Φ500（A-Achse ） T-Nut (Breite x Anzahl x Abstand) - mm - 18×5×150 Max. Belastung des Drehtisches - kg - 600（mit Reitstock） Rechteckige Tischgröße - mm - 2500×870 Max. Belastung des rechteckigen Tisches - kg - 3500 Vorschubsystem - - X/Y/Z-Achse Eilgang - m/min - 30 Drehmoment der X/Y/Z-Achse - Nm - 84/84/36 A-Achse Max. Drehzahl - U/min - 16 B-Achse Max. Drehzahl - U/min - 33 C-Achse Max. Drehzahl - U/min - - Zulässige Schnittkraft der A-Achse - Kgf-m - 370 Zulässige Schnittkraft der B-Achse - kgf-m - 170 Zulässige Schnittkraft der C-Achse - kgf-m - - Spindelsystem - - Antriebsart der Spindel - - Eingebauter Typ Spindel Max. Drehzahl - U/min - 15000 Nennleistung der Spindel - kW - 15 Nenndrehmoment der Spindel - Nm - 72 Spezifikation der Werkzeugschäfte - - HSK-A63 Werkzeugwechselsystem (Scheibentyp) - - Kapazität des Werkzeugmagazins - Stück - 24 Werkzeugwechselzeit (T-T) - Sek. - 2 Genauigkeit - - Positioniergenauigkeit der X/Y/Z-Achse mit Wiederholung - mm - ≤0,008/0,006/0,006 Positioniergenauigkeit der X/Y/Z-Achse - mm - ≤0,01/0,008/0,008 Positioniergenauigkeit der A/B/C-Achse bei Wiederholung - mm - ≤6 Positioniergenauigkeit der A/B/C-Achse - mm - ≤12 A/B/C Min. Indexierungseinheit - Grad - 0,001
