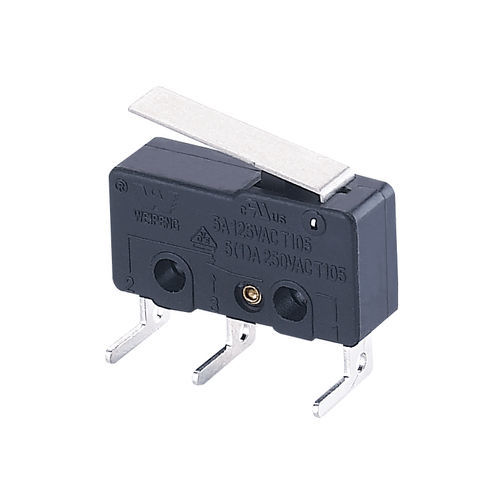

SPDT-Mikroschalter HK-04G-2AZ-100

CQCC-US ULENEC

Produktübersicht
Der HK-04G-2AZ-100 ist ein subminiaturer Schnappschalter (Micro-Switch) für Niederspannungs-AC- und DC-Schaltanwendungen in industriellen und elektronischen Baugruppen. Verfügbar in 1A-, 5(1)A- und 10A-Ausführungen; Beispielangabe: 5(2)A 250VAC.

Wesentliche Spezifikationen

• Modell: HK-04G-2AZ-100
• Elektrische Nennwerte: 1A, 5(1)A, 10A (z. B. 5(2)A 250VAC)
• Kontaktwiderstand: ≤50 mΩ (anfänglich)
• Isolationswiderstand: ≥100 MΩ (500 VDC)
• Dielektische Festigkeit: 500 V zwischen nicht verbundenen Anschlüssen; 1500 V zwischen Anschlüssen und Metallgehäuse (0,5 mA, 60 s)
• Elektrische Lebensdauer: ≥10.000 Zyklen
• Mechanische Lebensdauer: ≥100.000 Zyklen
• Betriebstemperatur: -25 bis 125 °C
• Betriebsfrequenz: elektrisch 15 Zyklen/min; mechanisch 60 Zyklen/min
• Vibrationsfestigkeit: 10–55 Hz, 1,5 mm Amplitude, drei Richtungen
• Lötbarkeit und Wärmebeständigkeit entsprechend den angegebenen Profilen

Betriebskennwerte
Freie Position (FP): 12,1 ±0,2 mm
Betätigungsposition (OP): 11,5 ±0,5 mm
Loslassposition (RP): 11,7 ±0,5 mm
Totale Hubposition (TTP): 10,5 ±0,3 mm
Betätigungskraft (OF): 1,0–3,5 N
Vorlauf (PT): 0,3–1,0 mm
Überlauf (OT): ≥0,2 mm
Bewegungsdifferenz (MD): ≤0,4 mm

Konformität & Zuverlässigkeit

• Zulassungen: UL, cUL (CSA), CSA, VDE, ENEC, CE, CQC
• Lötbarkeit: >80% Abdeckung; Löttemperatur 235±5 °C, Eintauchzeit 2–3 s
• Lötwärmebeständigkeit: Wellenlöten 260±5 °C (5±1 s); manuelles Löten 300±5 °C (2–3 s)
• Vibrations- und Umwelttests gemäß Spezifikation

Anwendungen

• Bedienfelder und industrielle Schalter
• Endlagen- und Positionsschalter in Maschinen und Anlagen
• Mess- und Regeltechnik sowie elektronische Geräte mit kompakter Schaltanforderung

Bestellung und Prüfbedingungen
Prüfbedingungen: Umgebung 20±5 °C; relative Luftfeuchtigkeit 65±5% RH; Luftdruck 86–106 kPa. Wenden Sie sich an den Lieferanten für Variantenwahl, Datenblätter und Konformitätsdetails.
