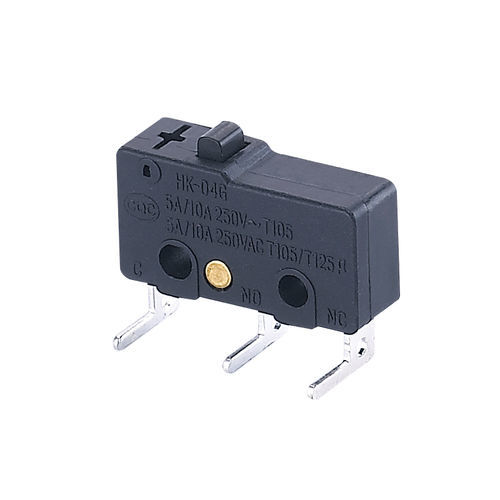

SPDT-Mikroschalter HK-04G-3AZ-046

CQCC-US ULENEC

Produkt
HK-04G-3AZ-046

Wesentliche Nennwerte / Zulassungen

• Bemessungsströme: 1 A, 5(1) A, 10 A
• Bemessungsspannungen: AC 125 V / 250 V; DC 12 V / 24 V
• Zertifizierungen: UL, cUL (CSA), VDE, ENEC, CQC, CE

Betriebskennwerte (Definitionen und Werte)
Free Position (FP): 12.1±0.2 mm
Operating Position (OP): 11.5±0.5 mm
Releasing Position (RP): 11.7±0.5 mm
Total Travel Position (TTP): 10.5±0.3 mm
Operating Force (OF): 1.0~3.5 N
Pre Travel (PT): 0.3~1.0 mm
Over Travel (OT): 0.2 mm (min)
Movement Differential (MD): 0.4 mm (max)

Technische Schaltereigenschaften
Beispiel elektrische Nennleistung: 5(2) A 250 VAC
Kontaktwiderstand: ≤50 mΩ (Anfangswert)
Isolationswiderstand: ≥100 MΩ (500 VDC)
Durchschlagfestigkeit: 500 V (zwischen nicht verbundenen Anschlüssen) / 1500 V (zwischen Anschlüssen und Metallrahmen)
Elektrische Lebensdauer: ≥10.000 Zyklen
Mechanische Lebensdauer: ≥100.000 Zyklen
Betriebstemperatur: -25 bis 125 °C
Betriebsfrequenz: elektrisch 15 Zyklen; mechanisch 60 Zyklen
Schwingungsfestigkeit: 10–55 Hz, 1,5 mm Amplitude, drei Richtungen
Lötbarkeit & Lötwärmebeständigkeit wie angegeben: Lötbarkeit >80% Abdeckung; Wellenlöten 260±5 °C 5±1 s; manuelles Löten 300±5 °C 2–3 s

Technische Daten

• Modell: HK-04G-3AZ-046
• Bemessungsstrom: 1 A, 5(1) A, 10 A
• Bemessungsspannung: AC 125 V / 250 V; DC 12 V / 24 V
• Kontaktwiderstand (Anfangswert): ≤50 mΩ
• Isolationswiderstand: ≥100 MΩ (500 VDC)
• Durchschlagfestigkeit: 500 V (zwischen Anschlüssen); 1500 V (Anschlüsse zum Metallrahmen)
• Betriebsdauer: elektrisch ≥10.000 Zyklen; mechanisch ≥100.000 Zyklen
• Betriebstemperaturbereich: -25 °C bis 125 °C
• Bewegungsparameter: FP 12.1±0.2 mm; OP 11.5±0.5 mm; RP 11.7±0.5 mm; TTP 10.5±0.3 mm; PT 0.3~1.0 mm; OT 0.2 mm (min); MD 0.4 mm (max)
• Betätigungskraft: 1.0~3.5 N
• Vibrationen: 10–55 Hz, 1,5 mm Amplitude
• Zertifizierungen: UL, cUL (CSA), VDE, ENEC, CQC, CE
